Comment les tolérances strictes sont atteintes dans la fabrication de pièces céramiques de précision

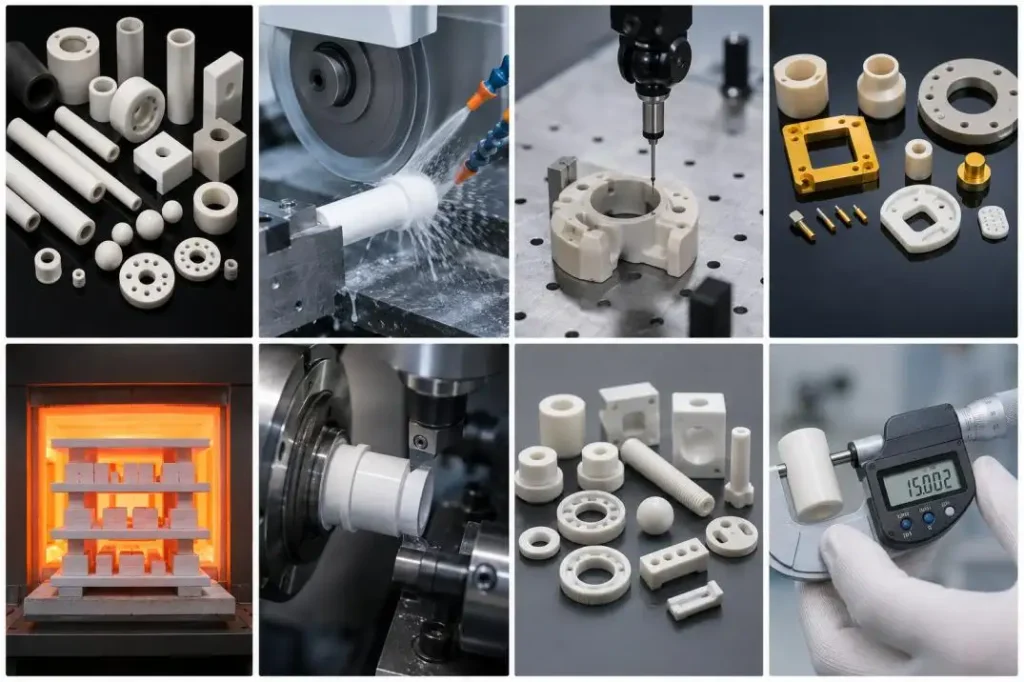

Obtenir des tolérances strictes dans les pièces céramiques de précision nécessite de contrôler toutes les étapes de fabrication, de la préparation du matériau à l’inspection finale. En raison de la nature dure et cassante des céramiques techniques et du retrait typique qui s’y produit, la plupart des dimensions critiques sont terminées à la taille nette ou presque nette après l’opération de frittage.

La précision au niveau micron dépend de matériaux stables, d’un retrait prévisible, d’une marge d’usinage appropriée, d’un meulage contrôlé, de datums fiables et de mesures contrôlées par la température.

Que signifie une tolérance stricte pour les pièces céramiques de précision ?

La tolérance stricte inclut plus que la valeur plus ou moins d’une dimension.

Exigence	Commandes typiques	Impact fonctionnel
Tolérance dimensionnelle	OD, ID, longueur, épaisseur, diamètre du trou	Ajustement, étanchéité, positionnement
Tolérance géométrique	Rondeur, concentricité, platitude, parallélisme	Alignement, rotation, répartition de la charge
Qualité de surface	Rudes, écaillements, rayures	Frottement, usure, étanchéité, adhérence

Une tolérance de ±0,002 mm de diamètre ne signifie pas que la même planéité ou concentricité est automatiquement atteignable. Le matériau, la taille, la géométrie, la conception des références et la méthode d’inspection doivent être évalués ensemble.

PourquoiIs Fabrication de céramique à tolérance stricte difficile ?

Retrait par frittage

Les céramiques rétrécissent lors du frittage. Les dimensions finales sont influencées par la pureté de la poudre, la distribution des particules, la densité de formage, l’uniformité du liant, l’épaisseur de la paroi, la température du four, le temps de maintien et l’orientation des pièces.

Pour les pièces céramiques de précision, le retrait répétable est plus important qu’un pourcentage de retrait nominal.

Dureté et fragilité

Les outils diamantés sont généralement nécessaires pour le traitement du carbure de silicium, du nitrure de silicium, de la zircone et de l’alumine après frittage. Le microusinage de ces matériaux exerce une contrainte excessive sur les outils et entraîne des dommages causés par l’éclat des tranchants et les fines fissures des parois.

Géométrie complexe

Les trous profonds, aveugles et en escalier, les trous carrés, les parois fines, les éléments coaxiaux, ainsi que la présence de plusieurs surfaces de référence, ainsi que les effets de serrages répétés, entraînent une concentricité significative et des erreurs de position.

Comment atteindre les tolérances strictes

1. Matériaux stables

La production fiable de pièces céramiques de précision dépend de la consistance des attributs suivants du matériau : pureté du matériau de départ, répartition de la taille des particules, degré de granulation, teneur en humidité, teneur en liant, densification et porosité.

• Alumine – Dur, résistante à l’usure et isolante électriquement. Couramment utilisé pour les bagues, buses et isolants.

• Zircone – Résistant et excellent pour la fabrication de murs fins. Couramment utilisé pour les manches et divers composants médicaux et d’usure.

• Nitrure de silicium — Solide et résistant au choc thermique. Couramment utilisé pour les roulements et composants de machines à grande vitesse.

• Carbure de silicium – Rigide, résistant à l’usure et thermiquement stable. Couramment utilisé pour les joints et composants d’appareils semi-conducteurs.

2. Formage contrôlé

Les formes proches du réseau sont produites par diverses techniques de formage (c’est-à-dire pressage à sec, pressage isostatique, moulage par injection, extrusion et usinage vert) avant le frittage. La retraite, la gradation de densité et les changements de section influencent le degré de finition nécessaire pour les usinages ultérieurs.

3. Frittage prévisible

La stabilité dimensionnelle lors du frittage est influencée par la vitesse de chauffage, la température maximale du procédé, la durée du procédé et l’uniformité du chauffage.

Les pièces céramiques de précision à tolérance serrée reposent d’abord sur la consistance du frittage, puis la précision finale du meulage.

4. Meulage céramique de haute précision

Diverses formes de meulage, y compris externe, interne, de surface, sans centre, coordonnée et de forme, atteignent les dimensions finales requises, qui sont cruciales après le processus de frittage. Les facteurs importants à prendre en compte pour la précision du meulage sont :

• Granulé et épuisement des roues diamantées

• Profondeur de meulage et débit d’avance

• Débit et température du liquide de refroidissement

• Précision des supports de maintien

• Finition des meules à meuler

• Inspection effectuée entre les opérations

L’application de ces facteurs réduit généralement les dégâts liés au broyage et augmente la répétabilité des dimensions.

5. Pliage, polissage et inspection

Le recouvrement et le polissage améliorent la rugosité, la platitude et le parallélisme, ainsi que la surface de contact et l’usure. Selon l’UPCERA, une rugosité de surface de Ra 0,02 à Ra 0,2 est atteignable à partir de matériaux et de géométries spécifiques.

L’inspection de production devrait être en cours. Selon l’étape d’inspection, différentes techniques de métrologie et de jauge peuvent être adoptées — des contacts traditionnels (micrométrie, manomètres d’air, jauges d’alésage, jauges de rugosité, jauges de rondeur) à des systèmes plus sophistiqués (systèmes optiques, CMM, jauges de planéité, etc.).

Surtout avec les pièces céramiques de précision à paroi mince, maintenir une température ambiante stable, une surface de mesure propre et travailler la référence avec une force de mesure constante est crucial.

Référence de la capacité de précision UPCERA

Caractéristiques	Gamme de taille	Précision déclarée
Diamètre extérieur	1–25 mm	±0,002 mm
Diamètre extérieur	20–50 mm	±0,003 mm
Diamètre intérieur	0,5–3 mm	±0,001 mm
Diamètre intérieur	3–10 mm	±0,003 mm
Diamètre intérieur	10–30 mm	±0,005 mm
Longueur ou épaisseur	Dépendant de la géométrie	±0,005 mm
Diamètre de la boule	Dépendant de la géométrie	±0,002 mm
Rugosité de surface	Surfaces fonctionnelles	Ra 0.02–Ra 0.2

L’UPCERA indique également les capacités de tolérance géométriques suivantes :

• Rondeur : 0,002 mm

• Concentricité : 0,002 mm

• Rectitude : 0,004 mm

• Perpendiculité : 0,005 mm

• Parallélisme : 0,003 mm

• Platéité : 0,003 mm

Les tolérances réelles d’usinage céramique doivent être confirmées selon le matériau, l’épaisseur du mur, la profondeur des structures, la longueur des pièces, la quantité de production, la conception des références et la méthode d’inspection.

Taille et capacités de fonctionnalités

L’UPCERA indique des tubes et tiges jusqu’à 1000 mm de long, des plaques jusqu’à 400 × 400 mm, des formes personnalisées jusqu’à 300 mm, des diamètres extérieurs des tubes jusqu’à 250 mm, et des diamètres de forme personnalisée jusqu’à 150 mm.

Des capacités supplémentaires incluent :

• Épaisseur minimale de paroi : 0,1–0,2 mm

• Trou minimum foré : φ0,4 mm

• Filetage minimum : M2

• Rayon interne minimum : R0,1 mm

• Trous traversants jusqu’à 200 mm

• Trous aveugles et à marches jusqu’à 50 mm

La taille maximale ne garantit pas une précision maximale sur toutes les plages. Les tubes longs, les parois fines, les trous profonds et les formes complexes nécessitent un examen technique individuel.

Composants céramiques de précision personnalisés d’UPCERA

UPCERA combine formage, frittage contrôlé, meulage, perçage, pliage, polissage, métallisation, gravure, impression et collage céramique-métal.

SonPièces céramiques de précision personnalisées incluent :

• Bushings et buses résistants à l’usure et à la corrosion

• Isolants en céramique à trous carrés et métallisés

• Composants en céramique gravés et imprimés

• Pièces structurelles collées céramique-métal

• Composants de forme spéciale avec rainures, marches, trous ou filetages

Ces pièces en céramique de précision sont utilisées dans les machines, l’électronique, les équipements semi-conducteurs, les dispositifs médicaux, les systèmes chimiques et les applications d’automatisation.

Conclusion

La grande précision des pièces céramiques de précision provient d’une chaîne de procédés complète. La cohérence des matériaux, le frittage prévisible, les datums stables, l’usinage diamanté, le contrôle thermique et l’inspection de précision doivent fonctionner ensemble.

Le meilleur composant céramique n’est pas celui qui a la tolérance la plus stricte partout, mais celui dont les dimensions critiques, les relations géométriques et les surfaces correspondent à sa fonction réelle.

Lorsque vous avez besoin de pièces céramiques de précision, fournissez à UPCERA le matériau et les dessins, ainsi que vos dimensions et tolérances critiques. De plus, spécifiez la rugosité de surface souhaitée, les conditions de fonctionnement attendues et la quantité souhaitée. Les ingénieurs d’UPCERA étudieront votre géométrie et vous conseilleront sur les meilleures options possibles entre le formage, le frittage, l’usinage et l’inspection des prototypes et des ordres de production.

FAQ

Q1. Quels types de pièces céramiques de précision UPCERA peut-elle fabriquer ?

UPCERA est capable de fabriquer des composants céramiques sur mesure, incluant, mais sans s’y limiter, des bagues, des buses, des tiges, des tubes, des plaques, des billes, des isolants, des composants métallisés et filetés, ainsi que des formes complexes.

Q2. Quels matériaux sont disponibles pour les pièces céramiques UPCERA Precision ?

Pour les pièces céramiques de précision, les matériaux disponibles sont principalement déterminés par l’application. Les matériaux courants sont l’alumine, la zircone, le nitrure de silicium et le carbure de silicium ainsi que d’autres céramiques avancées.

Q3. Quelle précision dimensionnelle l’UPCERA peut-elle atteindre ?

Selon les informations publiées par l’UPCERA, l’entreprise peut atteindre des tolérances de diamètre extérieur d’environ ±0,002 mm et des tolérances de diamètre intérieur d’environ ±0,001 mm.

Q4. Quelle rugosité de surface est disponible ?

Selon l’UPCERA, la rugosité disponible de la surface est comprise entre Ra 0,02 et Ra 0,2, en tenant compte du matériau céramique, de la géométrie de la pièce et des exigences de la surface particulière.

Q5. UPCERA peut-elle fabriquer des pièces céramiques de précision à paroi fine ?

Oui. Selon l’UPCERA, les composants peuvent être fabriqués avec une épaisseur minimale de paroi d’environ 0,1 à 0,2 mm, selon le matériau, la longueur, la forme et les tolérances requises.
