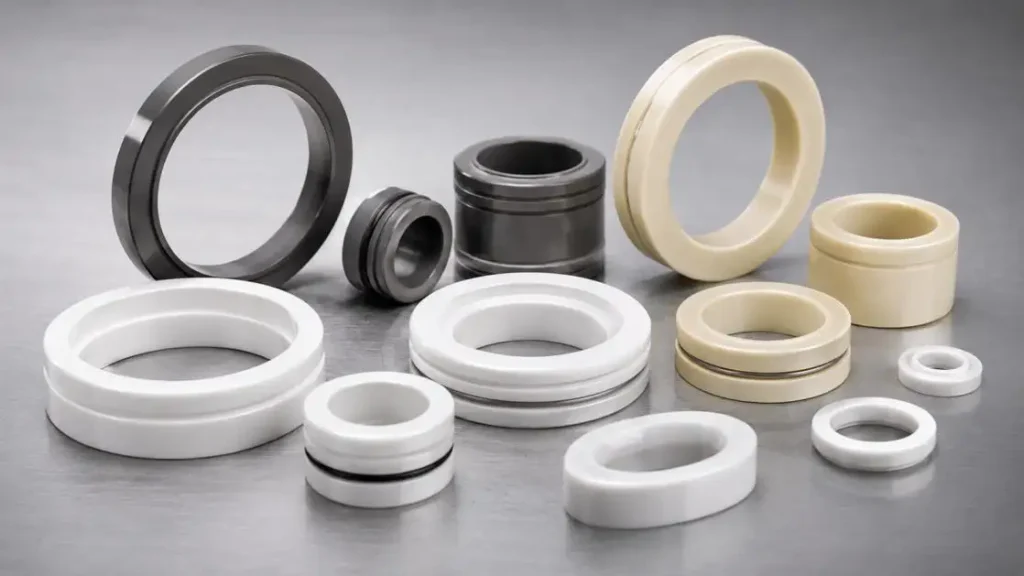

Scellés céramiques pour systèmes mécaniques : conception et principes de fonctionnement

Les joints céramiques servent de faces d’étanchéité fixes ou rotatives dans les systèmes mécaniques. UPCERA fournit des composants de scellement céramique de précision plutôt que des ensembles mécaniques complets. Ces composants peuvent être utilisés dans de nombreux types d’équipements de manipulation de fluides. Leur nature polyvalente est rendue possible par leurs propriétés physiques, notamment la résistance à l’usure, la finition de surface, la résistance à la corrosion, la dureté et la stabilité dimensionnelle.

Cependant, comme pour toutes les autres technologies d’étanchéité, le matériau céramique ne détermine pas uniquement la qualité du sceau. La performance du joint sera également déterminée par l’alignement, la géométrie des faces, la rugosité de la surface, l’association des matériaux, les conditions de fonctionnement et la lubrification.

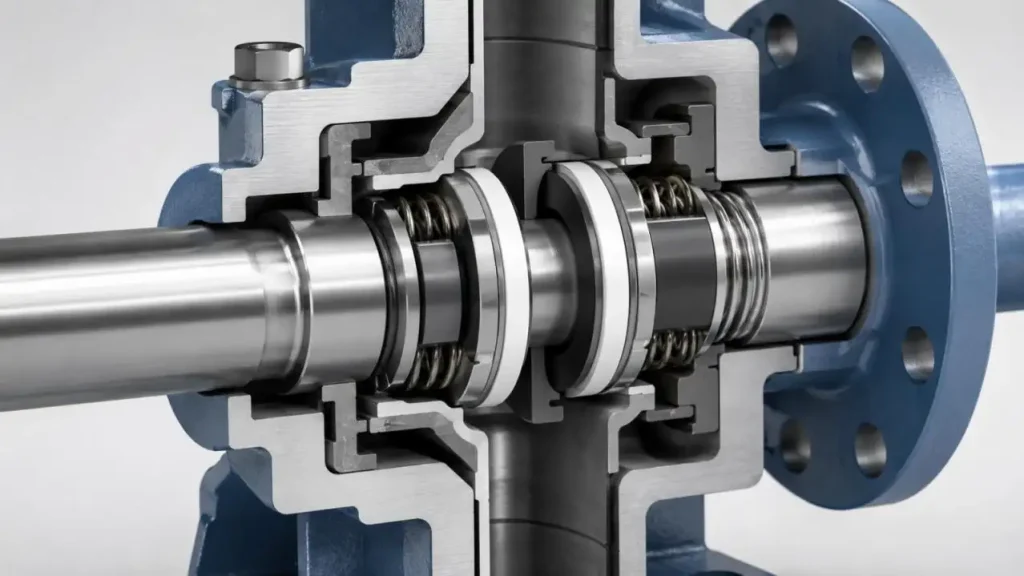

Qu’est-ce que les joints en céramique dans un système de scellement mécanique ?

Pour contenir les fuites le long d’un arbre dans un boîtier, un joint mécanique typique comporte les composants suivants :

• Une plaque de glande

• Ressorts ou soufflets métalliques

• Composants d’entraînement et de retenue

• Un anneau d’étanchéité rotatif

• Un anneau d’étanchéité fixe

• Joints toriques ou joints d’étanchéité

Les sceaux en céramique se trouvent généralement dans une ou les deux faces principales de scellement. Celles-ci sont généralement orientées dans des directions opposées, l’une tournant avec l’arbre, l’autre étant immobile. Les faces d’étanchéité sont maintenues proches par la pression du système et par des moyens mécaniques tels que les ressorts et les soufflets.

Les faces en céramique fournissent le joint dynamique principal. Les joints toriques, joints et soufflets assurent un joint secondaire autour de l’arbre, du boîtier ou des zones de montage des anneaux d’étanchéité.

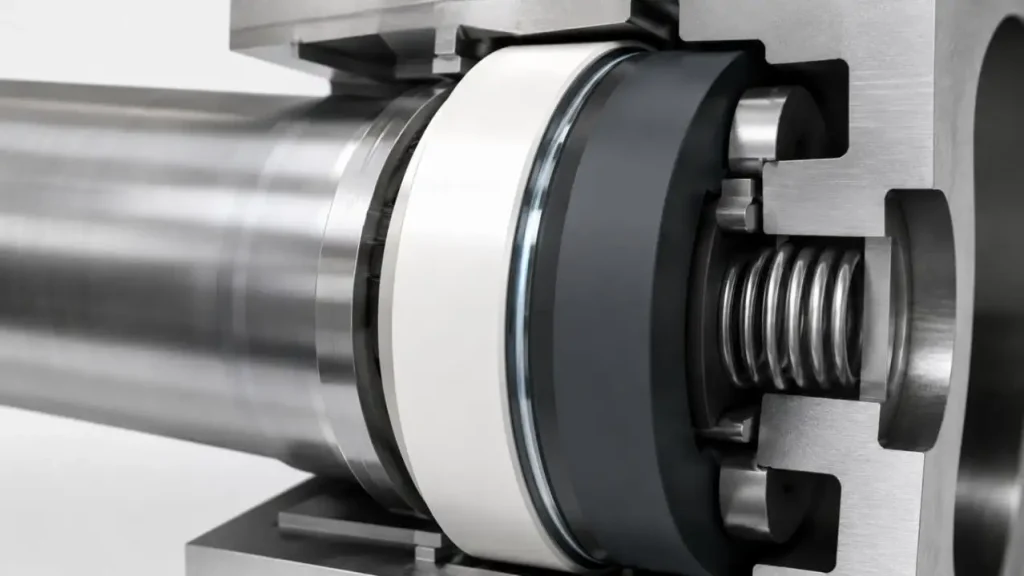

Comment fonctionnent les joints en céramique ?

Les joints céramiques ne fonctionnent normalement pas comme des surfaces complètement sèches pressées serrées les unes contre les autres. Au lieu de cela, un joint mécanique correctement conçu maintient une interface contrôlée entre les deux faces de précision.

Le processus opérationnel comprend :

• Les ressorts ou soufflets appliquent une force de fermeture initiale.

•La pression du système ajoute de la force aux faces d’étanchéité.

• Un film fluide très fin se développe entre les faces tournantes et immobiles.

• Le film fluide aide à réduire la friction et à éliminer la chaleur.

• La planitude de la face et la finition de surface limitent le chemin de fuite.

• Le matériau céramique est résistant à l’abrasion, à la corrosion et aux changements de dimensions.

Les joints mécaniques sont conçus pour contrôler les fuites à un niveau très faible et prévisible tout en maintenant une lubrification suffisante entre les faces du joint. Un contact facial excessif peut générer de la chaleur, tandis qu’une séparation excessive peut augmenter les fuites.

Pourquoi les céramiques sont-elles utilisées pour les faces des joints mécaniques ?

Les matériaux céramiques possèdent des caractéristiques fonctionnelles importantes pour les systèmes d’étanchéité mécanique.

Caractéristiques des matériaux céramiques	Effet sur le système d’étanchéité
Forte dureté	Cela minimise les rayures à la surface et réduit l’usure
Résistance à la corrosion	Permet une utilisation avec de nombreux fluides chimiques corrosifs
Stabilité dimensionnelle	Maintient la configuration géométrique de la face du joint
Finition de surface fine	Chemins de fuite minimisés
Isolation électrique	Permet l’utilisation d’ensembles électriquement isolés
Résistance thermique	Résiste à des températures élevées comparées à de nombreux polymères
Faible densité	Minimise le poids de certains composants rotatifs

Malgré les avantages, la conception des sceaux en céramique doit être réalisée avec soin. Les céramiques ont une fragilité plus élevée que les métaux et sont sensibles aux chocs, au serrage inégal, à un ajustement fort sous pression et aux chocs thermiques.

Les murs fins, les coins vifs et les bords non soutenus doivent donc être examinés avec soin.

Matériaux courants utilisés pour les joints en céramique

Scellés céramiques à l’alumine

L’alumine offre une grande dureté, une isolation électrique, une résistance à l’usure et des procédés de fabrication relativement matures. Les joints céramiques en alumine sont largement utilisés dans les pompes à eau, les vannes, les équipements ménagers et les systèmes industriels généraux de fluides.

Sceaux céramiques en zircone

Comparé à l’alumine, la zircone présente généralement une plus grande ténacité à la fracture. Il a également tendance à offrir une résistance supérieure aux éclats de bord et aux chocs mécaniques, il convient donc aux applications de conception de joints plus fins, compacts et de précision. La compatibilité de la conception avec la température de fonctionnement prévue et les fluides doit également être évaluée.

Faces de joints en carbure de silicium

Le carbure de silicium est souvent un bon candidat pour de nombreuses applications en raison de ses avantages : sa dureté et sa résistance à la corrosion, à l’usure et à une conductivité thermique assez bonne. C’est un choix de conception courant dans les applications impliquant des fluides à grande vitesse, chimiquement agressifs, avec des particules abrasives solides intégrées.

Matériel	Principaux avantages	Considérations clés
Alumine	Résistance à l’usure, bon comme matériau isolant, bon pour la production établie	Impact mécanique et choc thermique
Zircone	Plus résistante aux écaillages et plus robuste	Compatibilité des températures et des fluides
Carbure de silicium	Très dur, résistant à la corrosion et bon matériau de transfert thermique	Coût, teneur, et comment il interagit avec d’autres matériaux dans un joint

Considérations importantes de conception pour les scellés en céramique

Géométrie des faces d’étanchéité

La conception géométrique Seal-Face peut comporter une ou plusieurs des caractéristiques suivantes : faces plates, profils en escaliers, rainures, chanfreins, épaules et trous de montage. De plus, les motifs peuvent inclure des anneaux muraux fins. La géométrie de la face du joint doit prendre en compte la direction de la pression, la façon dont elle sera montée, le

Ruguosité de surface

La rugosité de surface influence le développement du film fluide, la friction, les fuites, la génération de chaleur, le rodage initial et l’usure de la face d’accouplement. UPCERA peut fabriquer des scellés céramiques avec une rugosité de surface typique allant de Ra 0,02 à Ra 0,2, selon l’application et la méthode d’inspection.

Une valeur de Ra plus faible n’est pas automatiquement meilleure pour tous les systèmes. La finition correcte dépend du fluide, de la vitesse, de la lubrification, de la combinaison des matériaux et de la conception de la face d’étanchéité.

Rondeur et concentricité

La rondeur et la concentricité contrôlent la sortie radiale et assurent un contact frontal uniforme. Une concentricité insuffisante entraîne une usure inégale, des fuites, de la pression et des vibrations.

Les capacités typiques chez UPCERA sont les suivantes :

• Rondeur : 0,002 mm

• Concentricité : 0,002 mm

• Droiture et perpendiculité

La droiture affecte l’alignement des éléments cylindriques, tandis que la perpendiculité définit la relation entre une face d’étanchéité et l’axe de référence ou la surface de support du joint.

Chez UPCERA, les capacités typiques sont :

• Rectitude : 0,004 mm

• Perpendiculité : 0,005 mm

Épaisseur des parois et conception des bords

Les joints céramiques à paroi fine sont légers et permettent des conceptions compactes. Cependant, ils sont susceptibles d’être endommagés et déformés lors du processus d’assemblage et de frittage. Chez UPCERA, nous supportons une épaisseur minimale de paroi de 0,1 mm, selon le matériau, la longueur, la géométrie et les tolérances.

Des ajustements et charges d’interface contrôlés ainsi que des chanfreins de taille appropriée contribuent à minimiser les dégâts sur les bords.

Effets des conditions de fonctionnement sur le comportement des scellés céramiques

Facteur de fonctionnement	Effets potentiels
Pression	Modifie la force de fermeture et modifie le comportement du film fluide
Vitesse de rotation	Modifie la friction et l’usure
Température	Contraintes thermiques et frottement
Chimie des fluides	Changements de compatibilité
Abrasifs	Usure d’influence
Essais à sec	Éraflement les surfaces céramiques et modifie le mode d’usure

Le fait que l’arbre coule de façon intermittente provoque des contacts et de l’usure.

Les joints de ce modèle ne résistent qu’à des périodes très courtes au fonctionnement à sec. Des applications à grande vitesse et fluides corrosifs sont possibles, à condition que les matériaux, la finition des faces, le refroidissement, l’alignement et les surfaces d’accouplement soient correctement sélectionnés.

Modes de défaillance courants des joints en céramique

Les défaillances typiques incluent :

• Usure du visage causée par une mauvaise lubrification ou des particules abrasives

• Fissuration thermique causée par le fonctionnement à sec ou un changement rapide de température

• Ébrèchage des bords causé par des charges d’impact ou d’assemblage concentrées

• Usure inégale causée par un déroulement de l’arbre ou un mauvais alignement

• Fuite causée par des faces endommagées, des vibrations ou une géométrie incorrecte

• Fracture causée par des interférences excessives ou des sections fines non soutenues

• Dépôts causés par la cristallisation du fluide ou l’accumulation chimique

L’échec est rarement causé uniquement par le matériau. La conception des joints, la précision de l’usinage, la contrainte de montage, les conditions de fonctionnement, la lubrification et l’entretien doivent être pris en compte ensemble.

Capacités de fabrication UPCERA pour les scellés céramiques personnalisées

Lorsque des dimensions personnalisées, des murs fins, des finitions fines et des tolérances géométriques contrôlées sont nécessaires, les capacités de formage, de meulage, de recoupage, de polissage et d’inspection deviennent importantes.

Paramètre	Répartition typique
Plage de longueur	≤300 mm
Diamètre extérieur	≤150 mm
Ruguosité de surface	Ra 0.02–Ra 0.2
Épaisseur minimale de paroi	0,1 mm
Rondeur	0,002 mm
Concentricité	0,002 mm
Droiture	0,004 mm
Perpendiculité	0,005 mm

Ces valeurs représentent des capacités de fabrication typiques plutôt que des spécifications garanties pour chaque géométrie. Les résultats obtenables dépendent du matériau, de la taille de la pièce, de l’épaisseur de la paroi, de la structure de référence, de la conception des éléments et de la méthode d’inspection.

Mots de clôture

Scellés céramiques fiables dépend du contrôle combiné du choix du matériau, de la géométrie des faces, de la finition de surface, de la précision dimensionnelle, du montage, de la lubrification et des conditions de fonctionnement. Une forte dureté et une résistance à la corrosion sont précieuses, mais elles ne peuvent pas remplacer un alignement correct, des matériaux d’accouplement adaptés ou des conditions fluides stables dans le film fluide.

Veuillez fournir vos plans des scellés céramiques ainsi que vos spécifications concernant les matériaux d’accouplement, les conditions des fluides, la pression, la vitesse, la température et les tolérances à l’UPCERA. Notre équipe d’ingénierie vous aidera à évaluer les matériaux, à évaluer la fabricabilité et les prototypes, ainsi qu’à la production céramique précise.

FAQ

Q1. Quels types de scellés en céramique UPCERA fabrique-t-elle ?

UPCERA fabrique des joints en céramique ainsi que des composants céramiques personnalisés, notamment des anneaux d’étanchéité, des sièges de soupapes, des manchons, des anneaux d’usure et d’autres éléments céramiques de précision pour les systèmes de scellement mécanique et de manipulation des fluides.

Q2. Quels matériaux sont disponibles pour les scellés céramiques UPCERA ?

Les matériaux les plus courants sont l’alumine et la céramique en zircone. Le choix du matériau optimal dépend des exigences de l’application en ce qui concerne l’usure, la corrosion, la température, l’impact, l’isolation électrique et les dimensions.

Q3. Quelle est la taille maximale des sceaux céramiques UPCERA ?

UPCERA fabrique généralement des composants en céramique d’une longueur maximale de 300 mm et d’un diamètre extérieur de 150 mm.

Q4. Quelle rugosité de surface UPCERA peut-elle obtenir ?

Selon le matériau, la géométrie et la méthode d’inspection, UPCERA peut généralement fabriquer des scellés céramiques avec une rugosité de surface comprise entre Ra 0,02 et 0,2 μm.

Q5. UPCERA peut-elle fabriquer des joints céramiques à paroi fine ? Oui. UPCERA peut atteindre une épaisseur minimale de paroi de 0,1 mm pour des conceptions appropriées. La faisabilité dépend des exigences du matériau, du diamètre, de la longueur et de la tolérance.
