Assemblage céramique-métal pour composants céramiques haute performance

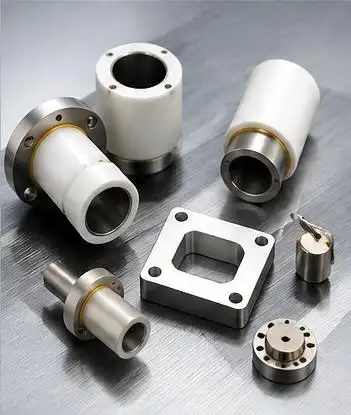

Les composants céramiques haute performance sont souvent assemblés au métal lorsqu’un ensemble doit combiner isolation électrique, résistance à l’usure, résistance à la corrosion ou stabilité thermique avec la résistance, la conductivité, la mécanique et la flexibilité d’assemblage du métal.

Les qualités des céramiques incluent la dureté, l’isolation, la stabilité chimique et d’excellentes performances à haute température. Les métaux sont faciles à souder, à fixer et sont de bons conducteurs d’électricité. L’intégration de ces matériaux dans des systèmes mécaniques plus vastes est simple. Les ingénieurs réalisent des assemblages avec moins de pièces et des conceptions multifonctionnelles grâce à la combinaison des deux matériaux.

La surface de jonction des interfaces céramiques et métalliques est également la plus critique. Une assemblage fiable dépend fortement du contrôle de la dilatation thermique, des contraintes résiduelles, de la finition de surface, des matériaux de jonction, de la géométrie et de la tolérance.

Qu’est-ce que l’assemblage céramique-métal ?

L’assemblage céramique-métal est le processus d’intégration de composants céramiques avec de l’acier inoxydable, du cuivre, du Kovar, des alliages de nickel, du titane ou d’autres métaux.

Selon la demande, la joint peut fournir :

• Transfert mécanique de charge

• Scellement sous vide ou hermétique

• Isolation électrique

• Conduction thermique

• Isolation des fluides

• Protection contre la corrosion

La qualité de jonction ne doit pas être évaluée uniquement par la force initiale de liaison. Les cycles de température, la résistance aux chocs thermiques, les vibrations, les fuites, la compatibilité chimique et la fatigue à long terme doivent également être pris en compte.

Pourquoi les composants en céramique sont-ils difficiles à assembler au métal ?

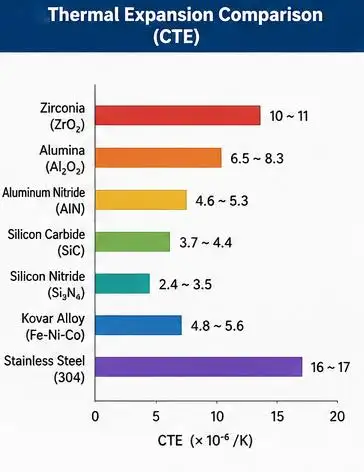

Différence dans la dilatation thermique

Les coefficients de dilatation thermique pour les métaux et les céramiques ne sont généralement pas les mêmes. En conséquence, les métaux subissent des dilatations et des contractions plus importantes lors des procédés thermiques que les céramiques.

Comme les composants céramiques tolèrent mieux la compression que les contraintes de traction localisées, un décalage thermique excessif peut provoquer des fissures, une séparation d’interface ou une défaillance du joint.

Mauvaise mouillabilité

Les alliages de brasage conventionnels ne peuvent pas humidifier directement l’alumine, la zircone, le nitrure de silicium ou d’autres surfaces céramiques. L’adhésion peut donc nécessiter :

• Métallisation de la céramique

• Alliages de brasage métallique actif

• Nettoyage et activation de la surface

• Atmosphère de four contrôlée

• Température d’assemblage précise

Comportement des matériaux cassants

Contrairement aux métaux, les céramiques présentent une déformation plastique limitée. Des coins vifs, des parois fines, des manchons métalliques rigides et des charges irrégulières des joints peuvent créer des concentrations locales de contraintes.

Exigences de précision

La platitude, le parallélisme, la rugosité de la surface, la taille du trou, la concentricité et le jeu de l’ensemble influencent directement l’écoulement des métaux de charge et l’alignement final.

Méthodes courantes de jonction céramique-métal

Méthode	Principe	Avantages	Limitations
Métallisation et brasage	Une couche métallique fonctionnelle est appliquée avant le brasage	Joint stable et éventuel scellement hermétique	Nécessite une qualité de métallisation contrôlée
Brasage actif des métaux	Des éléments actifs tels que le titane réagissent avec la surface céramique	Peut éliminer une étape de métallisation distincte	Sensible à la température, à l’atmosphère et à l’épaisseur du produit de remplissage
Collage adhésif	L’époxy ou l’adhésif haute température relie les pièces	Basse température de traitement et assemblage simple	Température limitée et résistance chimique
Assemblage mécanique	Des raccords pressés, filetages, pinces ou anneaux de retenue sont utilisés	Amovible et ne nécessite pas de traitement par la chaudière	Peut créer une concentration de contrainte
Liaison par diffusion	La chaleur et la pression favorisent la diffusion interfaciale	Interface fine et bonne stabilité à haute température	Nécessite un équipement spécialisé

Comment les composants céramiques métallisés sont produits

Les composants céramiques métallisés ont une fonction au-delà de l’esthétique. Le procédé de métallisation donne une surface qui améliore la mouillabilité pour le brasage.

Le processus comprend généralement :

• Formage et frittage céramique

• Meulage de précision de la surface de jonction

• Nettoyage et activation des surfaces

• Préparation de la couche de métallisation

• Placage nickel ou couche interfaciale différente

• Placement des céramiques et métaux

• Brasage dans une atmosphère sous vide ou gaz inerte

• Inspection de conformité en termes de dimensions et de résistance ainsi que pour les fuites

La couche métallisée sert à contrôler la réaction interfaciale et offre une distribution plus uniforme du remplissage le long de la région interfaciale ainsi qu’une transition plus uniforme et progressive de la céramique au métal.

Considérations clés pour la conception des assemblages céramique-métal

Sélection des matériaux pour assembler la céramique aux métaux

Les matériaux doivent être sélectionnés en fonction de données spécifiques pour les matériaux constitutifs, plutôt que de descriptions générales et qualitatives. Pour les assemblages céramique-métal, les coefficients de dilatation thermique, de ténacité à la rupture, de résistance à la flexion et de conductivité thermique définissent les contraintes résiduelles, la température d’assemblage, la conception de l’interface et la fiabilité de l’ensemble en service.

Matériau céramique	Propriétés clés	Considérations et applications sur l’adhésion
Alumine, 96–99,5 % Al₂O₃	Résistance à la flexion : 296–310 MPa ; robustesse : 3–4 MPa·√m ; conductivité : 24–30 W/m·K ; ECT : 6,5–8,3 × 10⁻⁶/K ; Résistivité : >10¹⁴ Ω·cm	Bonne isolation, résistance à l’usure et compatibilité avec la métallisation. Utilisé pour les isolants, les passages sous vide, les capteurs et les composants céramiques métallisés.
Zircone, ZrO₂	750–1 470 MPa ; 4–10 MPa·√m ; 2,7–3 W/m·K ; CTE : 10–11 × 10⁻⁶/K	Haute résistance et robustesse. Adapté aux manchons, inserts, pompes et pièces adhésives résistantes aux chocs.
Nitrure d’aluminium, AlN	220–450 MPa ; environ 3 MPa·√m ; 67–170 W/m·K ; CTE : 4,6–5,3 × 10⁻⁶/K	Combine transfert de chaleur avec isolation. Utilisé dans l’électronique de puissance, les pièces de semi-conducteurs et les dissipateurs de chaleur.
Nitrure de silicium, Si₃N₄	580–1 020 MPa ; 4–7 MPa·√m ; 25–90 W/m·K ; ECT : 2,4–3,5 × 10⁻⁶/K	Haute résistance et résistance aux chocs thermiques. Souvent, il faut des couches intermédiaires souples lors du brasage.
Carbure de silicium, SiC	450–540 MPa ; 2–5 MPa·√m ; environ 200 W/m·K ; ECT : 3,7–4,4 × 10⁻⁶/K	Excellente résistance à la chaleur, à l’usure et à la corrosion. Courant dans les équipements semi-conducteurs, les joints, les pompes et les structures thermiques.

Impacts de différents facteurs sur la conception des joints

Tous les aspects de la jonction doivent être pris en compte lors de la collation de céramiques sur des métaux.

• Décalage CTE : Lorsque les matériaux céramiques et métalliques présentent des coefficients de dilatation thermique significativement différents, une sélection métallique appropriée et des couches intercalaires souples peuvent être nécessaires pour réduire les contraintes résiduelles.

• Ténacité à la fracture : Lors du processus de collage, la présence d’arêtes vives sera tolérée avec une contrainte accrue par ZrO2 et Si3N4.

• Conductivité thermique : Pour le cas de dissipation de la chaleur, AlN et SiC sont les céramiques de prédilection.

• Comportement électrique : Al2O3, AlN et Si3N4 sont des céramiques isolantes, tandis que le SiC est isolant dans certains degrés mais pas dans d’autres.

• Résistance après assemblage : la résistance finale dépend de la métallisation, de l’alliage de brasage, du dégagement, des contraintes résiduelles et du cycle thermique.

Ces valeurs sont des références ; les composants céramiques finaux nécessitent une évaluation spécifique à l’application.

Géométrie et jeu des joints

De bons designs céramique-métal en général :

• Éviter les coins vifs dans la zone de jonction céramique

• Utiliser des rayons et des transitions progressives

• Garder l’ensemble aussi symétrique que possible

• Empêcher les structures métalliques rigides de contraindre trop la céramique

• Positionner les joints à l’écart des charges de haute résistance

• Offrir de l’espace pour l’écoulement des alliages de brasage

Le dégagement des articulations affecte l’action capillaire, la distribution des massages, l’épaisseur de l’interface, l’alignement et les contraintes résiduelles. Des espaces trop petits peuvent empêcher un remplissage complet, tandis que des espaces trop grands peuvent produire une couche articulaire épaisse et instable.

Finition de surface et planéité

Les surfaces contrôlées améliorent l’uniformité de la métallisation, le contact d’assemblage, l’épaisseur du remplissage et la consistance dimensionnelle. Ils réduisent également les discontinuités locales pouvant provoquer la concentration des contraintes.

L’impact de l’usinage de précision sur la qualité des assemblages

Grâce à sa capacité à ajuster les jeux de joints et le contact de surface, ainsi qu’à aligner correctement les surfaces et à contrôler la répartition des contraintes avant le brasage ou le collage, l’usinage de précision optimise le processus de jonction céramique-métal.

Des composants céramiques mal usinés peuvent provoquer :

• Désalignement de la céramique et des métaux

• Épaisseur de brasage inégale

• Vides locales en métal de remplissage

• Assemblages inclinés

• Défaillance de la surface de scellement

• Dimensions finales hors tolérance

Les caractéristiques importantes incluent les diamètres intérieurs et externes, la position des trous en escalier, la concentricité, la platitude, la perpendiculité, le parallélisme et la rugosité des surfaces de jonction.

Défaillances courantes de jonction

Échec	Possible Cause	Amélioration
Fissurage céramique	Décalage thermique, angles prononcés, refroidissement rapide	Améliorer l’adaptation des matériaux et les cycles thermiques
Délamination d’interface	Contamination, mauvais mouillage, métallisation discontinue	Améliorer le nettoyage et le contrôle des procédés
Brase vides	Dégagement inégal ou remplissage insuffisant	Optimiser la géométrie des joints et les conditions du four
Fuite	Fissures, pores ou interfaces incomplètes	Ajouter l’inspection hermétique et l’interface
Distorsion	Conception asymétrique ou restriction de dispositifs	Améliorer la conception des luminaires et du chauffage
Corrosion des joints	Alliage ou métal incompatible	Sélectionner des matériaux en fonction du support d’exploitation

Applications des composants céramique-métal

Les pièces de collage métallique en céramique sont utilisées dans :

• Bagues, buses, vannes et guides résistants à l’usure

• Isolateurs électriques métallisés et assemblages haute tension

• Équipements de manutention de dépression et de plaquettes à semi-conducteurs

• Contrôle des fluides médicaux et composants d’instruments

• Systèmes de traitement chimique résistants à la corrosion

Prise en charge UPCERA pour les composants céramiques personnalisés

Le rassemblage fiable commence par un substrat céramique dimensionnellement stable. L’UPCERA est spécialisée dansComposants céramiques personnalisés de haute précision, y compris les bagues, buses, pièces à trous carrés, pièces métallisées, composants gravés, pièces collées céramique-métal, et des structures complexes non standardisées.

Les capacités de fabrication disponibles incluent :

Capacités	Répartition typique
Longueur du tube et de la tige	Jusqu’à 1 000 mm
Taille de la plaque	Jusqu’à 400 × 400 mm
Taille de forme personnalisée	Jusqu’à 300 mm
Épaisseur minimale de paroi	0,1–0,2 mm
Trou minimum foré	φ0,4 mm
Fil minimum	M2
Ruguosité de surface	Ra 0.02–Ra 0.2
Petite précision du OD	Jusqu’à ±0,002 mm
Précision de petite identification	Jusqu’à ±0,001 mm
Concentricité	0,002 mm
Plateté	0,003 mm

Les tolérances réelles dépendent du matériau, de la géométrie, de l’épaisseur de la paroi, de la profondeur du trou et de la taille des composants. Les pièces à paroi mince, à trous longs, profonds et à grand format doivent être évaluées individuellement.

UPCERA combine formage, frittage contrôlé, meulage de précision, perçage, filetage, métallisation, gravure, impression, inspection dimensionnelle et support d’assemblage céramique-métal.

Remarques finales

En raison de facteurs tels que les types de charges, la géométrie et la température, l’étanchéité et bien d’autres, il existe de nombreuses méthodes de jonction des matériaux. Des composants céramiques fiables nécessitent un usinage spécifique et une préparation des surfaces et paramètres strictement contrôlés.

Merci de fournir des indications sur les conditions de fonctionnement, les tolérances et les croquis. Avant la production, l’UPCERA évaluera la fabricabilité, le dégagement des joints et les spécifications de contrainte.

FAQ

Q1. UPCERA peut-elle fabriquer des composants céramiques à paroi fine ?

Oui, UPCERA peut fabriquer des pièces avec une épaisseur de paroi fine dans la plage de 0,1 à 0,2 mm. L’épaisseur exacte dépend du matériau, de la taille, de la géométrie et des exigences de l’application spécifique.

Q2. UPCERA peut-elle fabriquer des pièces collées céramique-métal ?

Oui, UPCERA peut fabriquer des pièces avec une liaison céramique-métal où la pièce céramique doit fournir une isolation électrique et doit avoir une résistance à l’usure, à la corrosion, et/ou une résistance structurelle et/ou être intégrée à des pièces métalliques.

Q3. UPCERA peut-elle fabriquer des composants céramiques métallisés ?

Oui, UPCERA fabrique des composants céramiques métallisés pour fournir une isolation électrique et des collages pour le brasage, les assemblages et l’assemblage des composants dans des systèmes de scellement sous vide et autres.

Q4. Quels sont les matériaux céramiques disponibles ?

Le choix des matériaux dépend de l’application. Couramment, l’UPCERA utilise de l’alumine, de la zircone, du nitrure d’aluminium, du nitrure de silicium et du carbure de silicium.

Q5. Quelle est la taille minimale du trou percé par l’UPCERA ?

La taille minimale du trou foré est d’environ φ0,4 mm pour l’UPCERA, selon le matériau céramique, la profondeur du trou, l’épaisseur de la paroi et la tolérance requise.
