Pièces céramiques résistantes à l’usure vs. acier trempé et carbure de tungstène

Le choix des pièces céramiques résistantes à l’usure, des aciers trempés et des carbures de tungstène ne peut pas être analysé en profondeur uniquement sur la base de la dureté des matériaux. Il faut également prendre en compte la résistance à l’abrasion des matériaux, à la résistance aux chocs, à la corrosion, à la résistance thermique, à la friction et aux effets des charges mécaniques sur ces matériaux.

En général :

• Les pièces céramiques résistantes à l’usure présentent une grande dureté, une résistance à la corrosion, une faible densité, sont électriquement isolantes et présentent une bonne stabilité dimensionnelle.

• L’acier trempé a une bonne résistance aux impacts et est résistant.

• Le carbure de tungstène présente une grande dureté, une grande rigidité, une grande résistance à la compression et une excellente résistance à l’usure abrasive.

Le matériau précis pour vos besoins dépend de toutes les conditions de fonctionnement, et pas seulement de la dureté du matériau.

Quelles sont les pièces en céramique résistantes à l’usure ?

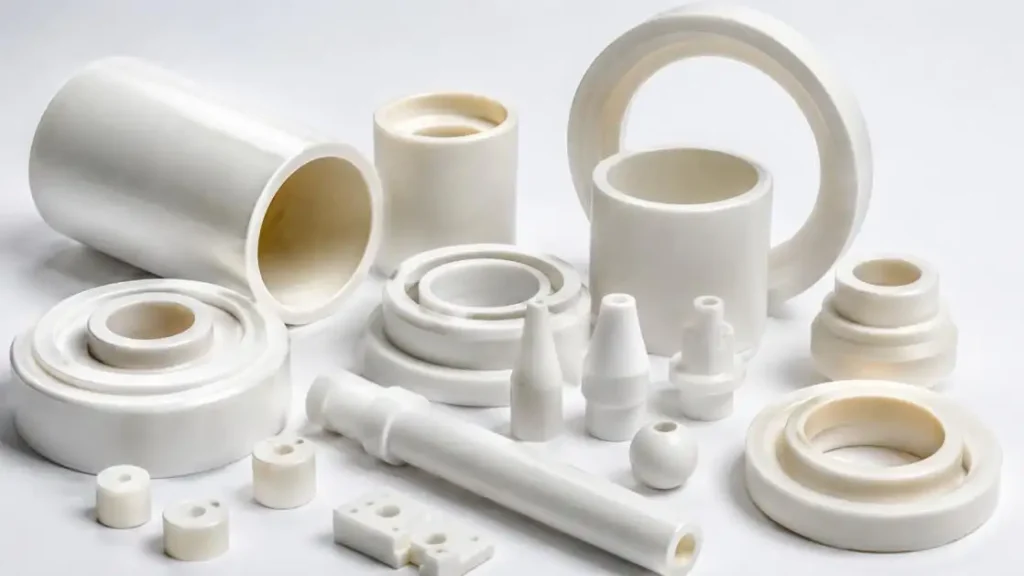

Les pièces céramiques résistantes à l’usure sont des composants de précision fabriqués à partir de matériaux céramiques avancés tels que :

• Céramique à l’alumine

• Céramique de zircone

• Nitrure de silicium

• Carbure de silicium

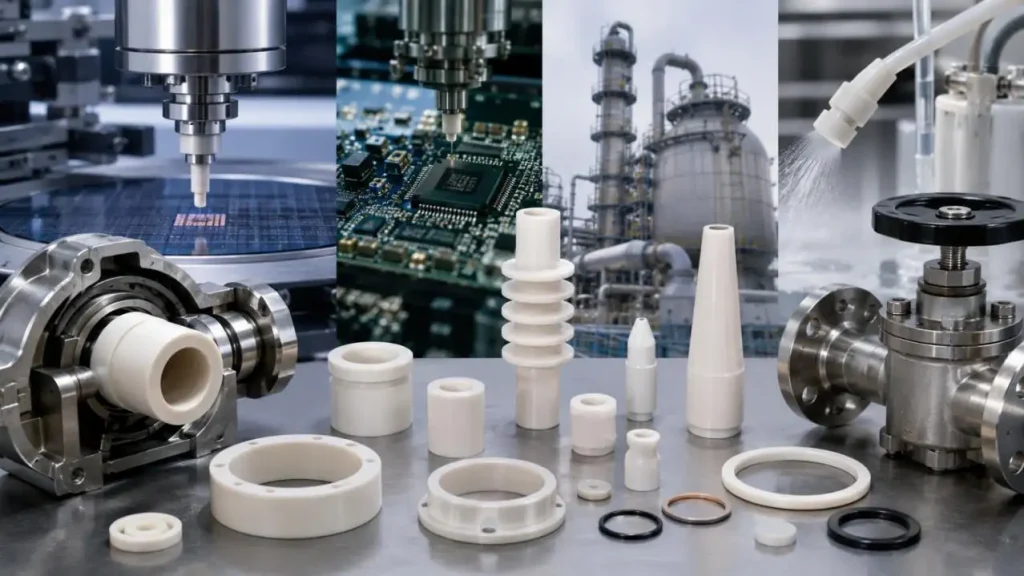

Après formage, frittage, meulage et polissage, ces matériaux peuvent être transformés en :

• Douilles et manchons en céramique

• Buses et composants de contrôle des fluides

• Sièges et cœurs de soupapes

• Goupilles guides et tiges en céramique

• Anneaux d’étanchéité

• Plaques d’usure

• Composants isolants électriques

• Pièces structurelles en céramique façonnées sur mesure

Les principales caractéristiques des pièces céramiques résistantes à l’usure incluent une grande dureté de surface, une stabilité chimique, une faible densité, une isolation électrique, un faible risque de contamination métallique et une performance stable à des températures élevées.

Cependant, les composants céramiques ne sont pas résistants à l’usure. Un désaccord entre la qualité céramique, la géométrie ou la méthode de montage peut tout de même entraîner une érosion des particules, une abrasion, des microfissures, des éclats de bords et de la fatigue.

DDifférencesBetweenHardenedSTeel etTDixCArbide

L’acier trempé est rendu plus dur en surface par l’une des différentes méthodes de trempe (trempe, trempe, carburation, nitriture ou durcissement par induction). Il est souvent utilisé pour fabriquer des pièces susceptibles d’être exposées à un impact ou à la flexion, à la vibration, voire à un désalignement lors de l’ajustement.

L’acier trempé présente plusieurs avantages pratiques :

• Ténacité à la fracture

• Résistance aux impacts

• Plus facile à usiner et à souder

• Développer des méthodes de réparation et d’entretien

• Économique pour fabriquer de grandes parties d’une structure

Cependant, l’acier trempé peut perdre rapidement des dimensions à cause de l’usure abrasive et peut corroder, oxyder ou adhérer dans des environnements abrasifs sévères.

Le carbure de tungstène est fabriqué à partir de particules de carbure très dures liées au cobalt ou à un liant métallique. Il propose :

• Dureté très élevée

• Haute résistance à la compression

• Forte rigidité

• Excellente résistance à l’usure abrasive

• Meilleure tolérance aux impacts que de nombreuses céramiques à haute dureté

Ses limites incluent une densité élevée, des matières premières coûteuses, un usinage difficile, une conductivité électrique et une possible corrosion du liant métallique.

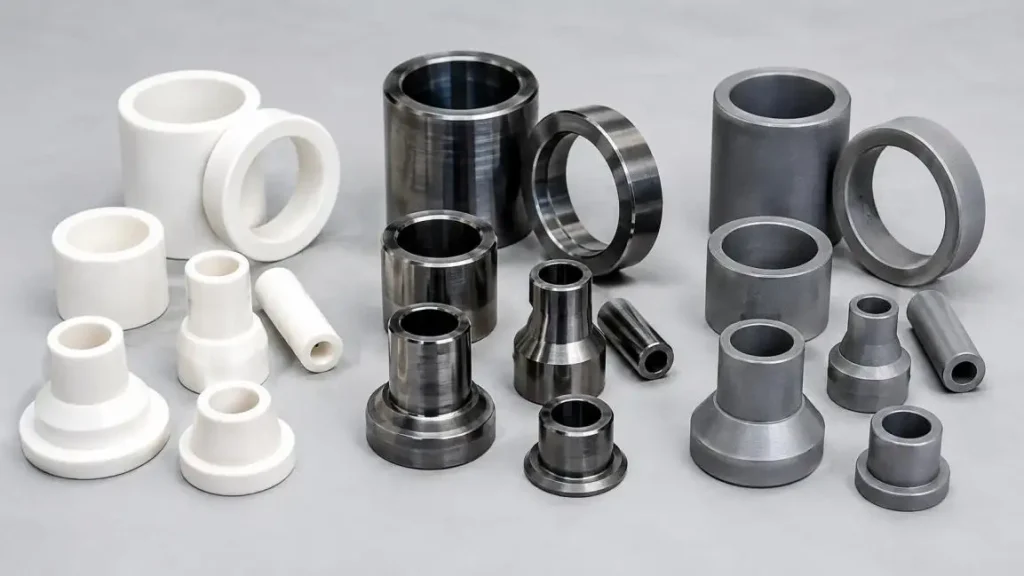

Comparaison des matériaux d’usure des pièces en céramique

Facteur de performance	Pièces en céramique résistantes à l’usure	Acier trempé	Carbure de tungstène
Résistance à l’usure abrasive	Haut	Modéré à élevé	Très haut
Résistance aux impacts	Relativement faible	Haut	Moyen à élevé
Résistance à la corrosion	Généralement élevé	Dépendant de l’alliage	Dépendant du classeur
Densité	Low	Haut	Très haut
Isolation électrique	Disponible	Non	Non
Stabilité à haute température	Généralement fort	Dépendant du traitement thermique	Généralement fort
Géométries complexes	Possible avec un design conscient de la céramique	Flexible	Plus difficile
Finition de surface	Rugosité très faible atteignable	Facile à finir	Précis mais coûteux
Composantes typiques	Silents, buses, joints, guides	Arbres, engrenages, châssis	Matrices, outils, vannes

Ce sont des tendances générales en ingénierie. La performance réelle dépend du grade du matériau, de la pureté, de la microstructure, de l’état de la surface, de la géométrie de la pièce et de la direction de charge.

Performance sous différents mécanismes d’usure

Usure abrasive

L’usure abrasive survient lorsque des particules dures glissent, roulent ou heurtent une surface de composant. Elle est courante dans le traitement des poudres, les équipements miniers, les systèmes de suspension et les conduites de transport de matériaux.

Les pièces céramiques résistantes à l’usure et le carbure de tungstène offrent généralement une meilleure stabilité dimensionnelle que l’acier trempé conventionnel dans des conditions abrasives sévères. Les particules grosses ou à grande vitesse peuvent endommager les bords céramiques, en particulier si le composant est mal soutenu.

Usure par glissement

Les bagues, guides, joints et autres éléments de friction sont sujets à l’usure du glissement de la glace. La performance est influencée par de nombreux facteurs :

• Rudesse de surface

• Pression de contact

• Lubrification

• Matériaux des surfaces opposées

• Alignement

• Vitesse

Des pièces céramiques résistantes à l’usure de précision peuvent être produites avec une faible rugosité de surface afin de réduire à la fois l’usure de l’adhésif et l’instabilité de la friction.

Usure érosive

L’usure érosive se produit dans les buses, pompes, vannes et autres éléments de contrôle des fluides en raison de l’impact à grande vitesse des liquides et des gaz, voire des particules solides en suspension.

Les matériaux céramiques peuvent offrir à la fois une résistance à l’usure et à la corrosion. Les conceptions réussies doivent éviter :

• Coins internes vifs

• Arêtes non supportées

• Changements soudains d’épaisseur de paroi

• Concentration localisée de contraintes

• Angles d’impact incontrôlés des particules

Usure par impact

Une dureté élevée ne garantit pas automatiquement une forte résistance aux chocs. L’acier trempé est généralement plus adapté aux impacts répétés, aux flexions et aux mauvais alignements importants.

Le carbure de tungstène peut supporter des charges de compression moyennes à élevées. Les pièces céramiques résistantes à l’usure nécessitent une charge contrôlée, une épaisseur de paroi appropriée, des transitions arrondies et un support mécanique stable.

Guide de sélection de matériel

Exigence de candidature	Direction du matériel recommandée
Charges d’impact ou de flexion lourdes	Acier trempé
Abrasion sévère et forte compression	Carbure de tungstène
Résistance à l’usure et à la corrosion	Pièces en céramique résistantes à l’usure
Isolation électrique requise	Pièces en céramique résistantes à l’usure
Faible poids ou faible inertie	Pièces en céramique résistantes à l’usure
Soudage ou réparation sur site requis	Acier trempé
Faible contamination par les métaux	Pièces en céramique résistantes à l’usure
Glissement précis ou contrôle des fluides	Céramique de précision ou carbure après essais

Avant de choisir un matériau, les ingénieurs doivent définir le mécanisme d’usure, le niveau d’impact, la température, le milieu chimique, les tolérances requises, la finition de surface et la méthode de montage.

Pièces céramiques personnalisées résistantes à l’usure d’UPCERA

Pour les pièces céramiques résistantes à l’usure avec parois fines, petits trous, structures concentriques, surfaces d’étanchéité ou connexions céramique-métal, la précision de fabrication est aussi importante que le choix des matériaux.

L’UPCERA fournitCéramique de haute précision Traitement personnalisé pour :

• Bagues et buses résistantes à l’usure

• Pièces en céramique carrées et métallisées

• Composants céramiques gravés et imprimés

• Pièces collées céramique-métal

• Structures céramiques non standard et complexes

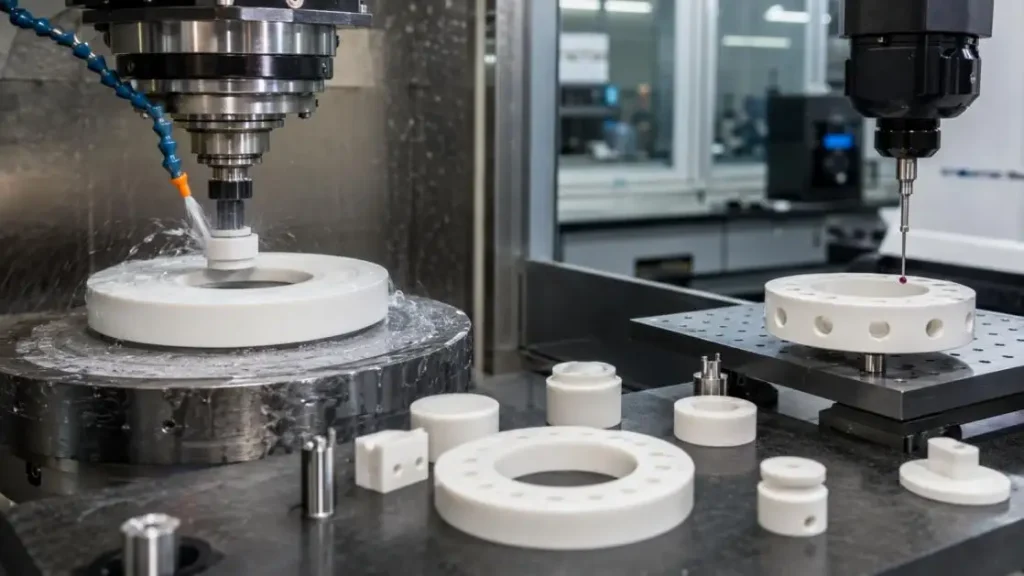

Les procédés de fabrication comprennent le formage avancé, le frittage contrôlé, le meulage de précision, le forage, le polissage, la métallisation, le collage et l’inspection géométrique.

Les principales capacités incluent :

Caractéristique de fabrication	Capacités
Longueur maximale du tube ou de la tige	1000 mm
Taille maximale de la plaque	400 × 400 mm
Trou minimum foré	φ0,4 mm
Filetage minimum	M2
Épaisseur minimale de paroi	0,1–0,2 mm
Meilleure précision de diamètre extérieur	±0,002 mm
Meilleure précision à diamètre intérieur	±0,001 mm
Rugosité de surface	Ra 0.02–Ra 0.2
Rondeur et concentricité	0,002 mm
Plateté	0,003 mm

Les tolérances réalisables dépendent du matériau céramique, de la taille des caractéristiques, de l’épaisseur des parois, de la conception des références, de la méthode d’inspection et du volume de production.

Quandpour sélectionnerPièces en céramique résistantes à l’usure ?

Les pièces céramiques résistantes à l’usure sont particulièrement adaptées lorsqu’une application combine :

• Usure abrasive ou coulissante

• Médias corrosifs

• Isolation électrique

• Température de fonctionnement élevée

• Faible contamination des métaux

• Faible poids des composants

• Tolérances dimensionnelles serrées

• Étanchéité lisse ou surfaces glissantes

L’acier trempé ou le carbure de tungstène peuvent rester préférables lorsque les composants subissent un fort impact, une flexion, des démontages fréquents ou un soudage sur le champ.

Conclusion

Aucun matériau résistant à l’usure unique ne convient à toutes les applications. Les pièces céramiques résistantes à l’usure, l’acier trempé et le carbure de tungstène doivent être évalués selon le mécanisme d’usure, l’impact, la corrosion, la température, la géométrie, la précision et les exigences de maintenance.

Pour des pièces céramiques spéciales résistantes à l’usure, veuillez envoyer à UPCERA vos plans et détails sur votre milieu de fonctionnement, votre charge, votre température, vos tolérances, vos exigences de surface et votre méthode d’assemblage. Une revue technique vous aidera à correspondre aux conditions requises, à sélectionner le bon matériau céramique, à concevoir la structure et à travailler sur la fabrication de précision.

FAQ

Q1. Quels matériaux UPCERA utilise-t-il pour les pièces céramiques résistantes à l’usure ?

Les pièces céramiques résistantes à l’usure sont fabriquées sur mesure par UPCERA en utilisant de l’alumine, de la zircone, du nitrure de silicium et du carbure de silicium, selon les mécanismes d’usure et les conditions de fonctionnement.

Q2. Quels types de pièces céramiques résistantes à l’usure UPCERA peut-elle fabriquer ?

Les composants céramiques fabriqués par UPCERA comprennent des bagues, manchons, buses, composants de vannes, bagues d’étanchéité, pièces de guidage, tiges en céramique, plaques d’usure et autres pièces céramiques de forme personnalisée.

Q3. UPCERA peut-elle fabriquer des pièces céramiques sur mesure à partir de plans clients ?

Absolument ! UPCERA est flexible pour produire des pièces en fonction des plans, des échantillons, ainsi que des exigences fonctionnelles, dimensionnelles, de finition de surface et d’assemblage.

Q4. Quelle est la taille minimale de trou disponible pour les pièces céramiques UPCERA ?

UPCERA peut fabriquer des trous percés d’environ φ0,4 mm. Cependant, cela dépend du matériau, de la profondeur du trou, de l’épaisseur de la paroi et de la conception globale de la pièce.

Q5. Jusqu’où UPCERA peut-elle fabriquer des murs en céramique ?

L’épaisseur minimale de paroi pour les composants de conception fine peut être d’environ 0,1 à 0,2 mm. Cependant, cette conception doit être minutieusement évaluée en tenant compte du matériau, de la taille, du rapport longueur/diamètre et de la charge mécanique à appliquer.
