Manchon LC pour interconnexions optiques de centre de données IA 800G et 1.6T

Un manchon LC est un composant d’alignement de précision installé à l’intérieur d’un adaptateur fibre LC. Dans les liaisons de centres de données IA utilisant la connectivité LC duplex, elle aligne deux ferrules de classe 1,25 mm, limite le décalage radial et angulaire, et aide à maintenir une perte d’insertion stable après accouplage répété.

Où un manchon LC est-il utilisé dans les réseaux 800G et 1.6T ?

Tous les émetteurs-récepteurs 800G ou 1,6T n’utilisent pas une interface LC. Les architectures optiques parallèles telles que DR8 ou VR8 utilisent couramment des connecteurs MPO, tandis que les architectures multiplexées à longueur d’onde, double-porteur, breakout et test-access peuvent continuer à utiliser le duplex LC.

Les applications typiques des manchons LC incluent :

• Adaptateurs duplex LC en 400G FR4, 800G 2×400G et liaisons WDM associées

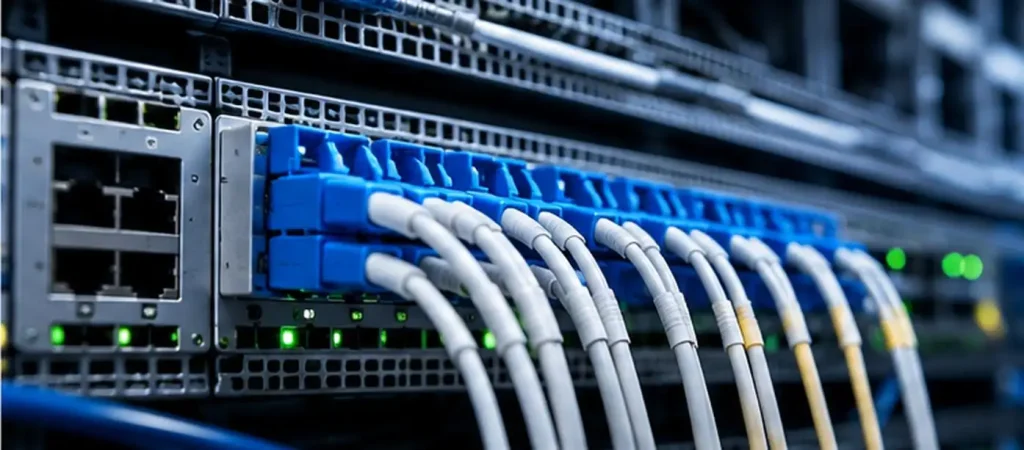

• Panneaux de patch entre les couches de feuilles, de colonne vertébrale et de commutation optique

• Systèmes de rupture divisant un port à haute capacité en canaux LC

• Adaptateurs de test optiques utilisés pour la validation des émetteurs-récepteurs

• Unités de distribution fibre nécessitant des connexions compactes et réutilisables

Un manchon LC n’augmente pas la bande passante réseau. Il maintient les ferrules opposées alignées mécaniquement afin que le lien optique puisse fonctionner près de son budget de perte prévu.

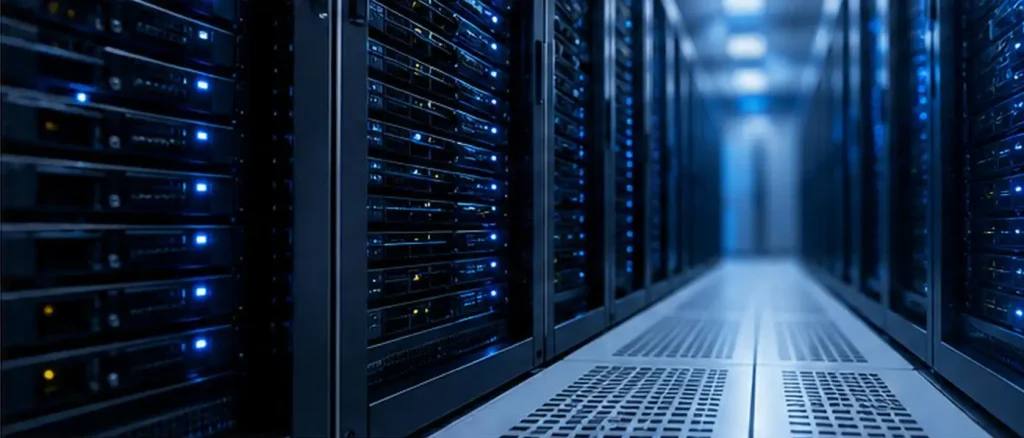

Pourquoi l’alignement est important dans les centres de données d’IA

Une manche LC de précision offre trois avantages pratiques dans les réseaux d’IA à haute vitesse.

Stable Remating Performance

Une géométrie d’alésage précise réduit les changements de position de la gurole après qu’un câble a été déconnecté et reconnecté. Cela est important lors des changements de rack et de l’isolation des défauts.

Un positionnement incohérent de la ferrule peut produire des lectures de perte d’insertion différentes après chaque accouplement, même lorsque les mêmes connecteurs sont utilisés.

Densité de ports plus élevée

LC utilise un système de ferrule plus petit que SC. Une gaine LC d’un diamètre extérieur proche de 1,62 mm supporte des adaptateurs duplex compacts et des connexions plus réutilisables dans une surface de panneau limitée.

Cela est précieux dans les centres de données d’IA où les commutateurs, les cadres de distribution optique et les panneaux de test doivent accueillir un nombre croissant de canaux fibre.

Meilleure stabilité environnementale

La création de variation thermique est le résultat de GPU à haute densité et de racks de commutateurs. La zircone contribue à réduire le risque de dérive d’alignement pendant le long fonctionnement grâce à la stabilité des dimensions et de l’usure.

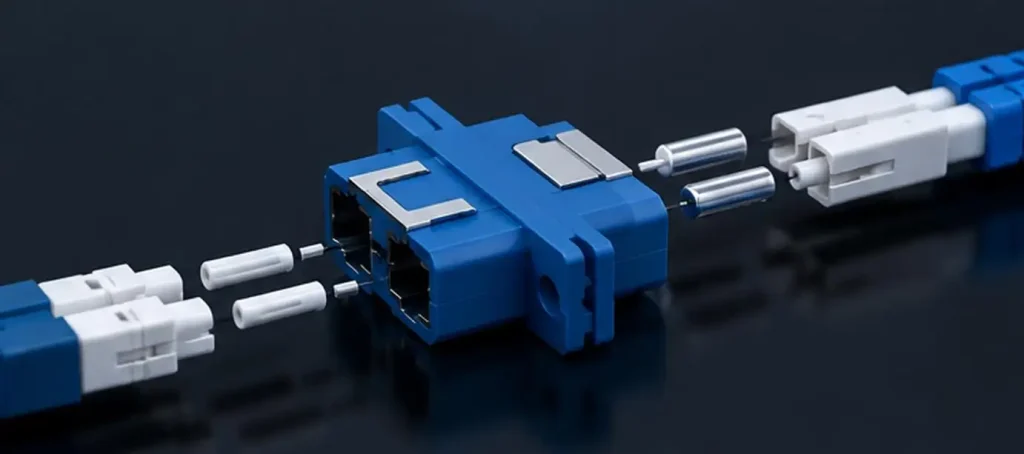

Comment un manchon LC contrôle-t-il l’alignement ?

La chaîne d’alignement est la suivante :

Connecteur LC → virule → manchon LC → virole opposée → fibre optique

La manche LC contrôle principalement l’erreur latérale et angulaire. La séparation axiale est également affectée par la géométrie de la face d’extrémité de la ferrule, la force du ressort du connecteur, le polissage et la contamination.

Trois paramètres géométriques doivent être évalués indépendamment :

• Rondeur : si chaque section transversale de l’alésage est proche d’un cercle véritable

• Rectitude : Savoir si l’axe du canon reste droit le long de la manchette

• Concentricité : S’aligne de l’axe du canon avec la référence externe

Un diamètre intérieur nominal correct n’est pas suffisant. Une mauvaise rondeur crée un contact inégal, une mauvaise rectitude incline les viroles, et une faible concentricité déplace l’axe optique assemblé.

Paramètres de la gaine LC et effets de performance

Condition des paramètres	Effet mécanique	Résultat optique possible
Un alésage trop grand	Jeu radial excessif	Perte de remise variable
Un alésage trop petit	Fort frottement	Accouplement difficile et débris
Mauvaise rondeur	Pression de contact inégale	Alignement dépendant de la direction
Mauvaise rectitude	Inclinaison de l’axe de la virole	Perte de couplage angulaire plus élevée
Largeur de fente incorrecte	Serrage élastique instable	Force de maintien trop basse ou trop élevée
Âme grossière ou sale	Friction accrue	Pertes optiques intermittentes
Faible résistance à l’usure	L’alésage évolue au fil du temps	Dérive d’alignement à long terme

La fente longitudinale d’une manche LC fendue crée un serrage élastique. La force d’insertion dépend donc du diamètre du canon, de la géométrie des fentes, de l’élasticité céramique, de la taille de la ferrule et de la finition interne de la surface — et non seulement de la taille du canon.

Une force d’insertion excessive peut augmenter l’usure ou générer des particules. Une force insuffisante peut permettre le déplacement de la ferrule et réduire la répétabilité.

Pourquoi le zircone est-il utilisé pour les manchons Precision LC ?

La zircone est un matériau privilégié pour les adaptateurs LC monomodes en raison des éléments suivants :

• Durabilité due à la dureté et à l’usure

• Capacité à atteindre la concentricité et des alésages très fins

• Stabilité dimensionnelle pour les connexions répétées

• Résistance à la corrosion et aux produits chimiques de nettoyage

• Résistance dans les petites structures

• Stabilité lorsqu’il est exposé à la plage de températures présente dans les applications télécoms

Les manchons en bronze phosphore seraient applicables dans des applications multimodes où le coût est un facteur de considération. Cependant, en dehors du coût, la zircone est préférée lorsqu’on prend en compte la précision de l’alignement, le nombre de fois où les manchons se connectent et la consistance des dimensions des manchons.

Comparaison	Sleeve LC en zircone	Pochette en bronze phosphore
Potentiel de précision	Haut	Dépendant de la qualité de formage
Résistance à l’usure	Haut	Relativement plus bas
Source d’élasticité	Géométrie céramique fendue	Élasticité métallique
Stabilité environnementale	Haut	L’oxydation peut nécessiter une réflexion
Utilisation typique	Liaisons monomodes de précision	Liaisons sensibles au coût ou multimodes
Coût relatif	Plus haut	Lower

Spécifications de référence de la pochette UPCERA LC

Fabricants UPCERAProduits de manchons LC en zircone de précision pour les adaptateurs compacts et les systèmes LC duplex.

Paramètre	Spécification de référence
Diamètre extérieur	φ1,62 ± 0,01 mm
Diamètre intérieur	φ1,245 ± 0,001 mm
Longueur	6,8 ± 0,1 mm
Force d’insertion	1–3 N
Perte d’insertion	≤0,2 dB dans les conditions d’essai applicables
Température de travail	−40°C à 85°C
Matériel	Céramique de zircone de précision

La perte d’insertion doit être évaluée au niveau de l’assemblage car la géométrie de la ferrule, le polissage, la propreté et la qualité de l’accouplement affectent également les performances.

Fiabilité et vérification qualité des manchons LC

Un manchon LC qualifié doit être évalué par des tests dimensionnels, mécaniques, optiques et environnementaux.

Les inspections recommandées incluent :

• Mesure du diamètre intérieur et extérieur

• Inspection de la rondeur, de la droiture et de la concentricité

• Vérification de la largeur et de la position des fentes

• Contrôles de surface d’alésage, fissures, meules et contamination

• Essais d’insertion et de force de retrait

• Perte d’insertion initiale et répétée par accouplement

• Accouplement aléatoire à travers plusieurs viroles

• Cycles de température et exposition à haute température et basse température

• Usure et génération de particules après utilisation répétée

Tester plusieurs manchons et ferrules est plus instructif que de mesurer une seule paire assortie. Les données statistiques d’accouplement aléatoire peuvent révéler une variation de lot qui peut ne pas apparaître lors d’une seule inspection.

Quand une gaine LC personnalisée est-elle nécessaire ?

Une personnalisation peut être nécessaire pour :

• Boîtiers d’adaptateurs non standard

• Demandes de tolérances d’alésage ou de concentricité plus serrées

• Plages spécifiques pour les forces d’insertion

• Systèmes optiques de test à haut cycle

• Applications robustes dans les télécommunications, l’aérospatiale ou le secteur militaire

• Exigences pour des profils spécifiques de température et de durabilité pour l’application

Une RFQ complète doit spécifier le diamètre et la longueur extérieurs ainsi que la géométrie interne du canon et de la fente, les tolérances applicables, la plage souhaitée pour la force d’insertion, la température de travail et la cible pour le nombre de cycles d’accouplement, la quantité et les rapports d’inspection souhaités.

L’UPCERA peut examiner les dimensions des manchons LC, les tolérances d’alésage, les cibles de force d’insertion, les conditions environnementales et les dessins avant de confirmer la fabricabilité.

Dernières réflexions

Le passage au 800G et au 1.6T n’élimine pas la connectivité LC. La sélection de l’interface dépend toujours de la distance de transmission, de l’architecture des longueurs d’onde, de la stratégie de breakout, de la maintenabilité et de la densité des panneaux.

Lorsque le duplex LC est utilisé, le manchon LC reste important pour l’alignement de la ferrule, la perte d’insertion reproductible, la conception compacte des ports et la stabilité de la connexion à long terme. Ses performances doivent être évaluées en même temps que la virole, le boîtier de l’adaptateur, la face finale du connecteur et l’ensemble optique complet.

UPCERA propose des conceptions standard de manchons LC en zircone φ1,62 mm et la possibilité de personnaliser les tolérances spécifiques à chaque application. Les équipes d’ingénierie peuvent soumettre les éléments suivants pour examen technique : plans, cibles de force d’insertion, températures de fonctionnement, exigences du cycle d’accouplement et quantités de commande.

FAQ

Q1. Quel type de manchon LC fabrique UPCERA ?

Les manchons LC d’UPCERA sont des céramiques en zircone précises pour l’alignement de la ferrule de classe 1,25 mm dans des adaptateurs fibre optique LC. Ces manchons sont conçus pour des systèmes compacts utilisés à la fois en mode unique et en connectivité LC duplex.

Q2. Les manchons LC peuvent-ils être utilisés dans des réseaux optiques 800G ?

Les manchons LC peuvent être utilisés dans les systèmes 800G avec interfaces Duplex LC ainsi que dans certaines applications WDM et FR4, dual-400G, breakout, panneaux de patch et tests optiques. Les modules optiques parallèles avec connecteurs MPO ne sont pas dans le cadre des manchons LC.

Q3. Les manchons LC UPCERA sont-ils adaptés aux interconnexions de centres de données IA 1.6T ?

Les structures optiques 1,6T avec connexions duplex ou multiples LC peuvent également utiliser ces manchons. Puisque les interfaces 1.6T en sont à un stade précoce de conception, il est important d’aligner les exigences du manchon avec l’émetteur-récepteur, la virole, les connecteurs, les adaptateurs et la liaison optique complète.

Q4. Quelles sont les dimensions standard de la pochette céramique LC-Type d’UPCERA ?

Selon les spécifications de l’UPCERA, le diamètre extérieur est φ1,62 ± 0,01 mm, le diamètre intérieur est de φ1,245 ± 0,001 mm, et leur longueur est de 6,8 ± 0,1 mm. Ces mesures doivent être vérifiées au cas par cas.

Q5. Quelle force d’insertion l’UPCERA spécifie-t-elle pour sa manche LC ?

Pour les manchons LC UPCERA, la force d’insertion de référence est comprise entre 1 et 3 N. La force d’insertion réelle dépendra de l’alésage du manchon, de la conception des fentes, de la finition de surface, des dimensions de la ferrulle et de l’assemblage de l’adaptateur.
