Conductivité thermique céramique à l’alumine et performance de dissipation de chaleur

La céramique d’alumine permet la combinaison de plusieurs caractéristiques utiles des matériaux. Ces caractéristiques résultent de la conductivité thermique modérée de l’alumine céramique, de son isolation électrique exceptionnelle, de sa stabilité thermique et de sa résistance mécanique. La résistance à la corrosion est également une caractéristique souhaitable et avantageuse des céramiques à l’alumine. Les nombreuses caractéristiques bénéfiques de la céramique à l’alumine offrent un large éventail d’applications pour la céramique à l’alumine dans les supports électroniques, les équipements semi-conducteurs, les modules de puissance, les systèmes de chauffage et les structures de dissipation thermique isolantes électriquement.

La céramique alumineuse est un matériau précieux pour de nombreuses applications en raison de ses nombreuses caractéristiques utiles, cependant, en termes de conductivité thermique, la céramique à l’alumine n’est pas la meilleure des options disponibles.

Quelle est la conductivité thermique de la céramique à l’alumine ?

La définition de la conductivité thermique est la facilité avec laquelle un matériau peut conduire la chaleur. L’unité de mesure est W/m·K, avec une conductivité plus souhaitable démontrée par un nombre plus élevé.

LeConductivité thermique de la céramique d’alumine varie selon la pureté, la densité, la porosité, la structure des grains, les additifs, la température et la méthode d’essai. Les chiffres publiés doivent donc être considérés comme des plages de référence plutôt que comme des spécifications universelles.

Qualité céramique à l’alumine	Relative Performance	Caractéristique principale	Application typique
95%	Modéré	Équilibre du coût et de la résistance	Isolants et pièces structurelles
96%	Modéré à plus élevé	Qualité commune du substrat	Circuits et modules de puissance
99%	Plus haut	Moins d’impuretés	Pièces semi-conductrices
99.5%	Plus cohérent	Haute pureté et stabilité	Systèmes de vide et de précision

Ces notes montrent des tendances générales ; La performance réelle dépend de la formulation et du traitement.

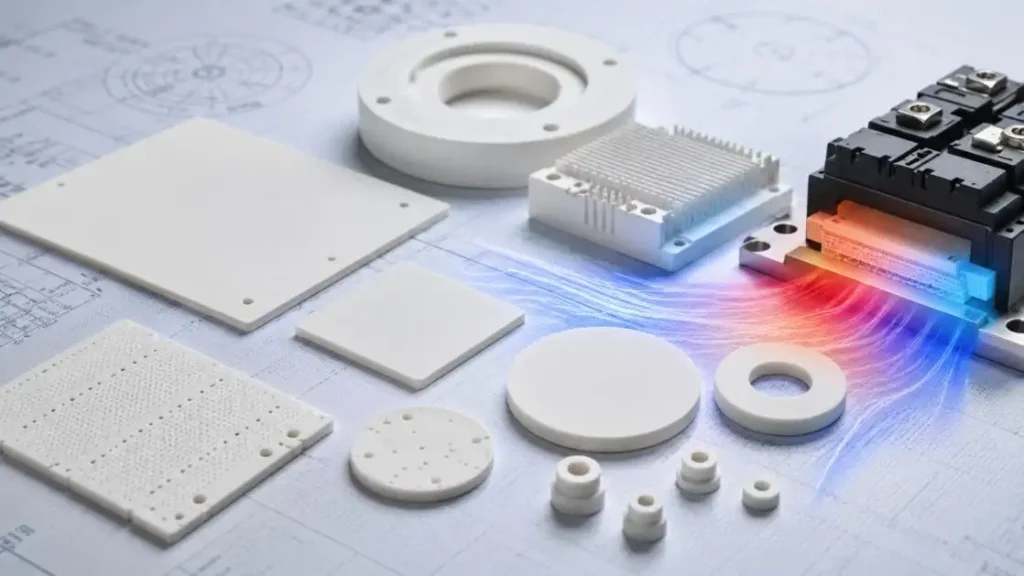

Comment la céramique à l’alumine dissipe-t-elle la chaleur ?

Le transfert de chaleur se produit à travers la microstructure céramique vers la périphérie depuis la source. La microstructure céramique dissipe la chaleur vers l’environnement environnant ou vers le dissipateur métallique, les plaques de refroidissement métallique, ou vers le fluide de refroidissement.

La céramique d’alumine ne fournit pas une solution de refroidissement complète. La céramique d’alumine est conçue pour être une couche isolante thermique, un substrat ou un espaceur, et peut agir comme un composant thermique pour favoriser la propagation de la chaleur. La conductivité thermique finale de la céramique d’alumine est influencée par l’épaisseur, la surface de contact, l’interface et le refroidissement externe.

Quels facteurs influencent la conductivité thermique de la céramique à l’alumine ?

Pureté

Une plus grande pureté dans la céramique d’alumine se compose de moins d’impuretés et d’une phase vitreuse moindre. Ainsi, une performance isolante stable peut être obtenue. Cependant, la céramique d’alumine ne requiert pas le plus haut niveau de pureté dans toutes les applications. Le coût, le formage, la résistance et l’usinage doivent être pris en compte.

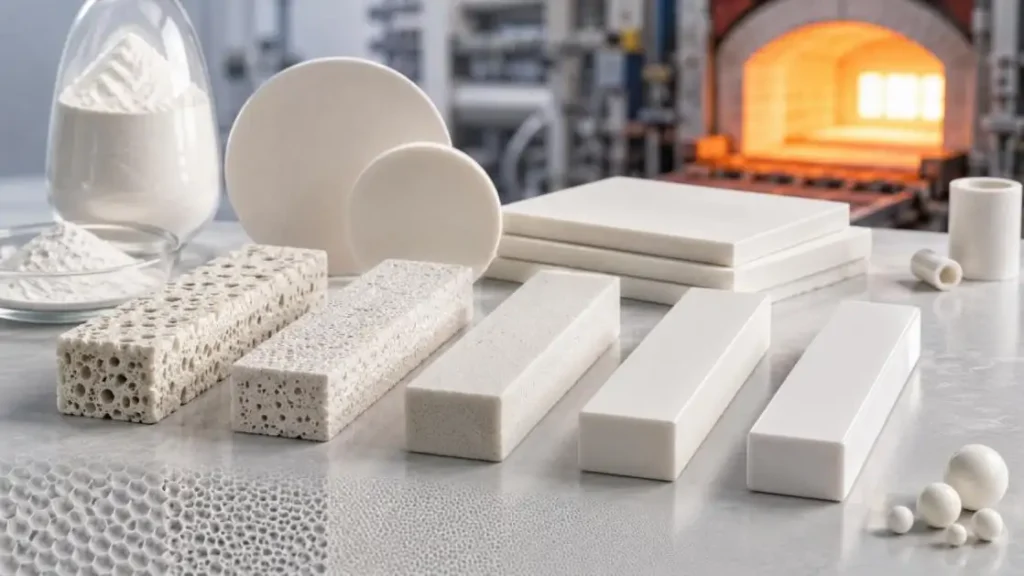

Porosité et densité

Les matériaux poreux présentent une faible conductivité thermique en raison de l’air contenu dans les pores. Les chemins thermiques peuvent être perturbés en raison de la porosité, cependant, la céramique d’alumine peut avoir une conductivité thermique améliorée grâce à une densité accrue. La densité finale est influencée par la préparation en poudre, la formation de la pression, le débarrassage et le frittage.

Structure des grains

Les bordures de grains peuvent entraver le transfert de chaleur. Des grains irréguliers, une croissance anormale et des phases secondaires peuvent entraîner des variations de performance. La taille de la poudre et le profil de frittage doivent donc être contrôlés ensemble.

Additifs et température

Bien que le frittage additif favorise la densification, il peut affecter négativement les propriétés thermiques et diélectriques ainsi que la résistance à la corrosion de la céramique. Les céramiques à alumine ont une conductivité thermique également dépendante de la température, et par conséquent, lors de la conception pour des applications à haute température, les données céramiques doivent être mesurées aussi près que possible de la température de fonctionnement attendue de la céramique.

L’impact de l’épaisseur et de la conception sur le transfert de chaleur

La conception des pièces influence la résistance thermique. Les aspects clés incluent :

• Épaisseur de la céramique et distance de flux de chaleur

• Zone de contact avec la source de chaleur

• Épaisseur et uniformité de la paroi

• Fentes, trous, coins et autres éléments géométriques

• Comment la pièce interagit avec le dissipateur thermique

Les céramiques en zircone ont une résistance thermique supérieure à celle de leurs homologues en alumine en termes d’épaisseur par unité d’épaisseur. L’augmentation de l’épaisseur de la zircone par rapport à l’alumine augmente encore la résistance. En revanche, si une pièce est devenue très fine, elle peut avoir une faible résistance diélectrique, une faible résistance mécanique et un assemblage instable. L’épaisseur d’une pièce est souvent un équilibre entre les considérations thermiques, mécaniques et électriques.

Pourquoi la platitude de la surface est-elle essentielle ?

Si une surface céramique n’est pas plate, elle peut ne pas entrer en contact complet avec la surface adjacente, et les résistances d’interface thermique peuvent être augmentées. Cela peut constituer une limitation majeure des performances des céramiques à l’alumine. Pour minimiser les résistances d’interface, les trous de contrôle, la déformation et la pression d’assemblage. L’amélioration des surfaces s’obtient par le relapis et le polissage. Les interfaces de contact peuvent être facilitées par l’utilisation d’un matériau d’interface thermique.

Les différences de dilatation thermique de la céramique d’alumine et des métaux adjacents doivent également être prises en compte.

Céramique à l’alumine vs autres matériaux de gestion thermique

Matériel	Transfert de chaleur	Isolation	Considération principale
Céramique d’alumine	Modéré	Excellent	Performance équilibrée et traitement mature
Nitrure d’aluminium	Haut	Excellent	Coûts et exigences de traitement plus élevés
Céramique de zircone	Lower	Excellent	Plus grande robustesse
Aluminium métallique	Haut	Pauvre	Nécessite une isolation supplémentaire
Polymère thermique	Faible à modéré	Bien	Limites de température et de vieillissement

Le nitrure d’aluminium peut convenir à un flux thermique très élevé, tandis que le zircone peut être choisi là où la ténacité est plus importante. La céramique à l’alumine est souvent préférée lorsque l’isolation, la durabilité, la disponibilité et le coût doivent être équilibrés.

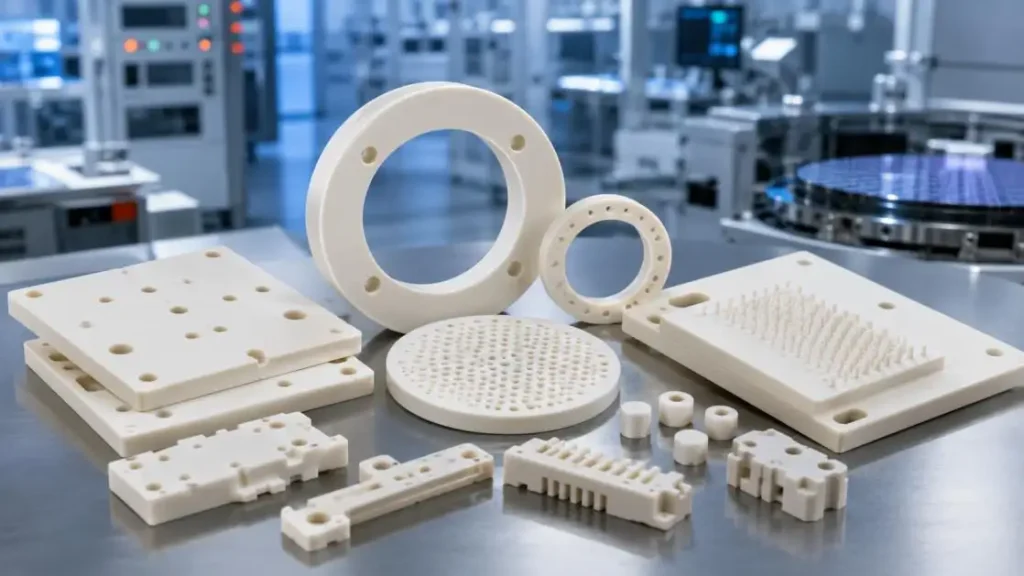

Applications courantes de dissipation thermique en céramique à l’alumine

Les applications typiques incluent :

• Substrats à film épais et électroniques de puissance

• Substrats LED et résistants

• Pièces d’isolation d’équipements semi-conducteurs

• Supports de chauffage et composants d’isolation

• Plaques isolantes pour modules de puissance

• Structures électriques haute tension

• Pièces de protection des capteurs

• Bases de chauffage en céramique

Limites de la céramique d’alumine

La céramique d’alumine conduit moins de chaleur que le nitrure d’aluminium et de nombreux métaux. Il est aussi cassant, et des parois fines, de grandes tailles ou des géométries complexes peuvent augmenter la difficulté de fabrication.

Les considérations incluent les écarts dans la dilatation thermique, le retrait par frittage, les conditions de réception et de montage, ainsi que la précision de l’ajustement. Un aspect connexe est que, en particulier, une pureté élevée et des tolérances dimensionnelles plus élevées peuvent augmenter le coût des céramiques à alumine.

Lorsque les exigences en isolation électrique, stabilité dimensionnelle, résistance mécanique et conductivité thermique modérée sont requises simultanément, la céramique à l’alumine est la meilleure solution.

Mots de clôture

Parallèlement aux attributs de conductivité thermique, les céramiques à alumine possèdent la capacité d’être isolées électriquement, thermiquement résistantes, robustes, résistantes à l’usure et dimensionnellement stables, et donc une gestion thermique fiable des systèmes électroniques, électriques et semi-conducteurs.

La pureté, la porosité, la microstructure, la température, l’épaisseur, la géométrie et la qualité de l’interface influencent toutes les performances réelles. Pour les applications à flux thermique élevé, la céramique d’alumine doit être comparée au nitrure d’aluminium, aux métaux et à d’autres matériaux de gestion thermique dans des conditions réelles de fonctionnement.

Discutez de vos besoins en céramique d’alumine avec UPCERA

Vous envisagez d’installer un composant céramique en alumine pour l’isolation ou la dissipation de la chaleur ? Partagez la température de fonctionnement, les dimensions, la pureté, la finition de surface, les exigences électriques, les plans et les conditions d’assemblage avec UPCERA. Notre équipe d’ingénierie peut aider à évaluer les qualités des matériaux, les méthodes de fabrication, les tolérances et les exigences d’inspection.

FAQ

Q1. Les pièces en céramique alumine sont-elles compatibles avec les dissipateurs thermiques métalliques ?

En effet. Les pièces céramiques en alumine peuvent être conçues pour servir de couche isolante entre un dissipateur thermique métallique et un composant générateur de chaleur. Cela est valable à condition que les interfaces soient conçues de manière appropriée.

Q2. UPCERA peut-elle concevoir et fabriquer des composants de dissipation thermique en céramique alumine personnalisés ?

Oui. Selon les spécifications de conception du client, des composants personnalisés peuvent être fabriqués avec des dimensions, des caractéristiques de montage, des températures de fonctionnement et des conditions d’assemblage variées.

Q3. La céramique d’alumine d’UPCERA est-elle adaptée à l’isolation électrique ?

La céramique d’alumine offre une excellente isolation pour les applications électriques ainsi que la capacité de résister à des températures élevées et d’ajouter une résistance mécanique à l’assemblage, ce qui la rend parfaitement adaptée à de nombreux ensembles électriques et électroniques.

Q4. UPCERA peut-elle gérer la platitude des composants céramiques en alumine ?

Oui. La platitude peut être gérée dans le contexte de la taille des composants et des exigences d’application par une combinaison de formage, frittage, meulage, pliage et inspection.

Q5. Quelles sont les finitions disponibles pour la céramique alumine UPCERA ?

Les composants en céramique à l’alumine peuvent être fournis au fur et à mesure, meulés, couchés ou polis selon les exigences de conception.
