Conception personnalisée de tube céramique : diamètre, longueur, trous et caractéristiques des extrémités

Les tubes céramiques sur mesure sont conçus selon les spécifications du diamètre extérieur et intérieur, de la longueur, de l’épaisseur des parois, des trous, des sections en escaliers, des éléments d’extrémité, du matériau et des tolérances dimensionnelles. Ces éléments ne peuvent pas être spécifiés séparément car la résistance, la stabilité thermique, la durée de vie et l’étanchéité sont tous affectés. Cela inclut également la précision de l’usinage et de l’assemblage.

Un tube céramique de précision est utilisé dans les systèmes semi-conducteurs, vide, contrôle des fluides, isolation, traitement thermique, capteurs, analytiques et automatisés. Les tubes de même diamètre et longueur peuvent néanmoins se comporter différemment en raison de l’épaisseur de la paroi, du matériau, de la géométrie des extrémités, de la finition de surface et de la tolérance.

Détails clés des paramètres personnalisés pour les tubes en céramique

Paramètre	Fonction d’ingénierie	Risque de conception
Diamètre extérieur	Établit les limites extérieures pour les interfaces	Des erreurs d’assemblage entraînant soit un ajustement lâche, soit des interférences
Diamètre intérieur	Détermine le passage pour l’écoulement ou le dégagement interne	Dégagement interne insuffisant ou restriction de débit
Épaisseur des parois	Influence l’intégrité structurelle et la réponse aux variations de température	Provoque des fissures ou une épaisseur insuffisante de la paroi
Longueur	Établit le focus pour le soutien et la durée	Erreurs de droiture ou de courbure
Trous et fentes	Éliminer les sections locales pour fixer, débit ou mesure	Effectifs insuffisants dans la région
Sections en escaliers	Introduire la capacité de positionnement et d’étanchéité	Erreurs de positionnement avec faible concentricité
Caractéristiques finales	Assistez à la conception pour la connexion et la facilité d’ajustement	Écaillage avec des contraintes localisées élevées
Tolérance	Définit les limites de conception et de fabrication	Coûts de production élevés

La conception d’un tube céramique doit équilibrer les compromis de positionnement et de débit, les considérations thermiques et chimiques, ainsi que la fabricabilité et la durée de vie.

Comment concevoir le diamètre d’un tube en céramique ?

Diamètre extérieur et assemblage

Le diamètre extérieur est généralement dicté par les composants extérieurs, tels que les structures de support ou d’enveloppe et les éléments d’étanchéité (manchons et joints). Voici des ajustements courants :

• Ajustement au dégagement : assemblage et démontage faciles

• Ajustement de transition : Ajustement de position prévu

• Ajustement précis : l’alignement est répétable

• Ajustement de scellement : Un ajustement de scellement peut être réalisé avec un joint torique, des joints d’étanchéité ou une gaine métallique.

Lorsqu’un tube céramique est assemblé en métal, la différence de dilatation thermique doit être prise en compte afin d’éviter une pression de contact excessive ou un desserrement de l’ensemble.

Diamètre intérieur et dégagement fonctionnel

Le diamètre intérieur peut définir un passage pour l’écoulement ou servir de fonction protectrice autour des fils, abriter des dispositifs de mesure ou guider des éléments de capteurs.

Les conceptions d’alésage doivent prendre en compte un éventail de considérations, notamment l’écoulement et la dilatation thermique ainsi que la finition et le jeu souhaités.

Des alésages à dégagement excessif peuvent affaiblir la structure, tandis que des alésages trop restrictifs peuvent entraver l’écoulement.

Épaisseur des parois

Les tubes en céramique de plus grande épaisseur résistent mieux à la flexion, à la compression et aux chocs. Cependant, il existe des inconvénients tels que :

• Différences de température plus importantes

• Contrainte thermique accrue

• Cycles de frittage prolongés

• Augmentation des coûts des matériaux et de l’usinage

L’épaisseur des parois des tubes en céramique doit être conçue en fonction des charges et pressions réelles, du mode de montage et de la température de fonctionnement.

Quel impact la longueur a-t-elle sur la précision des tubes en céramique ?

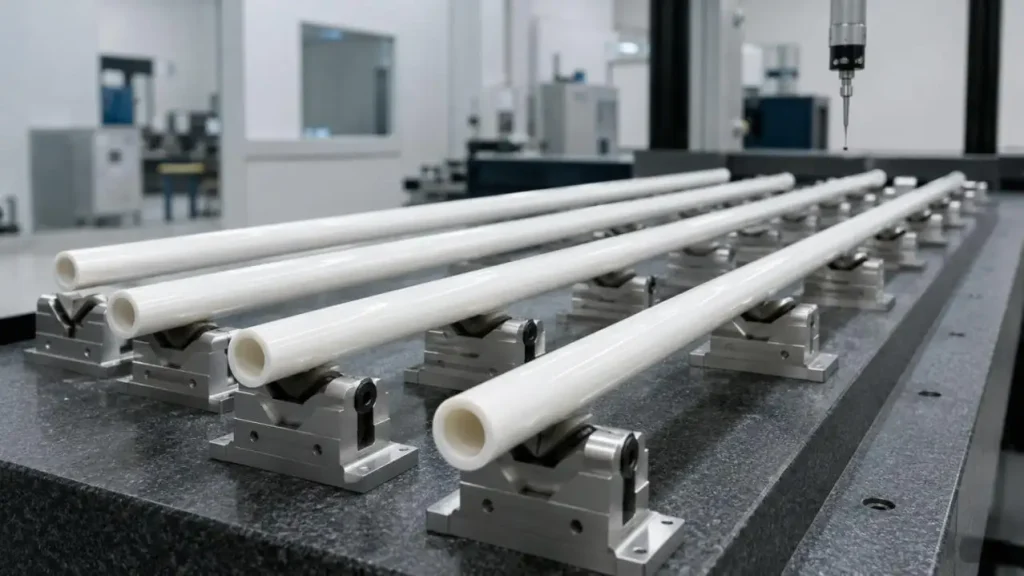

La longueur a des effets sur la droiture et la concentricité. Cela affecte également la courbure, les vibrations, la dilatation thermique et la facilité d’inspection. Les tubes céramiques longs sont plus susceptibles de souffrir de déformations dues au frittage, à une épaisseur irrégulière des parois, à des vibrations lors du meulage et à des dommages causés par la manipulation.

Lorsque le rapport longueur/diamètre augmente, les éléments suivants doivent être évalués.

• Emplacement de soutien

• Méthode d’installation

• Marge de déviation

• Tolérance à la droiture

• Plage de températures de fonctionnement

Les longs tubes en céramique peuvent également nécessiter un support lors de l’usinage, de l’inspection, du transport et de l’assemblage.

Considérations de conception pour les trous, fentes et ouvertures

Les trous et fentes remplissent diverses fonctions, notamment le support de position, les chemins d’écoulement pour la ventilation et les fluides, le passage pour le câblage, la fixation, ainsi que l’intégration des capteurs ou des systèmes d’inspection.

Assurez-vous de suffisamment de distance sur les bords. Évitez les trous près des bords abrupts. Ajustez le diamètre du trou à l’épaisseur de la paroi. Évitez les coins serrés des fentes afin de réduire la concentration des contraintes et le risque de fissures.

Méthode de fabrication	Caractéristique principale	Utilisation appropriée
Formé avant le frittage	Coût moindre mais affecté par le retrait	Tolérances dimensionnelles plus larges
Usiné après frittage	Meilleur contrôle dimensionnel et positionnel	Assemblage et étanchéité de précision

Pour de nombreuses applications de précision, l’usinage CNC post-frittage est utilisé pour améliorer la précision dimensionnelle et les performances d’étanchéité/alignement.

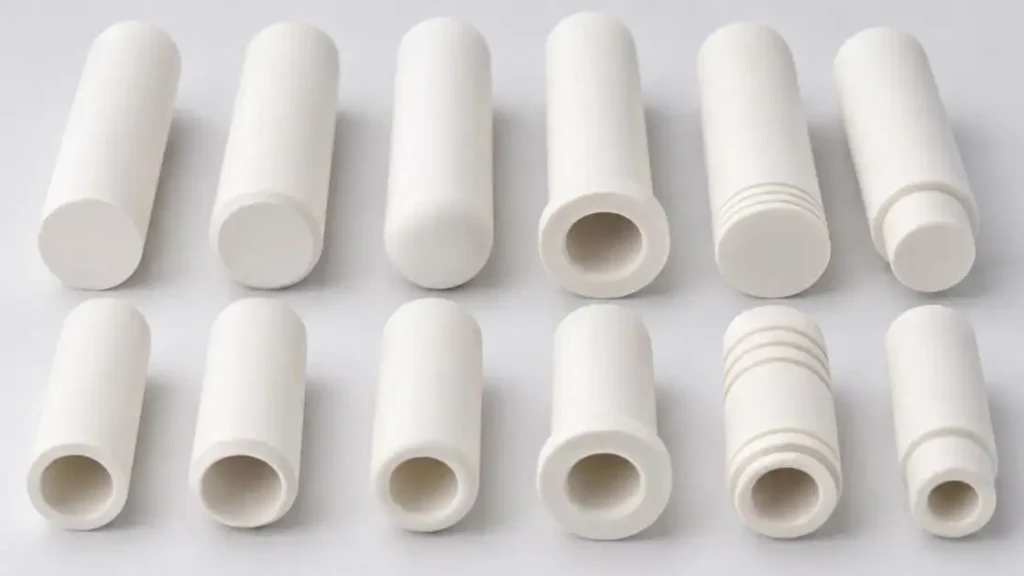

Caractéristiques typiques des extrémités pour les tubes en céramique

Extrémités plates, extrémités chanfreinées et extrémités arrondies

Les extrémités plates offrent un soutien basique. Les extrémités chanfreinées aident à guider les bords d’assemblage et de puces. Les extrémités arrondies créent moins de contrainte lors des contacts répétés et scellent les extrémités souples.

Lames et extrémités rainurées

Les brides servent une position axiale et un joint. Des rainures sont utilisées pour accueillir les joints toriques ainsi que les anneaux de rétention et d’étanchéité.

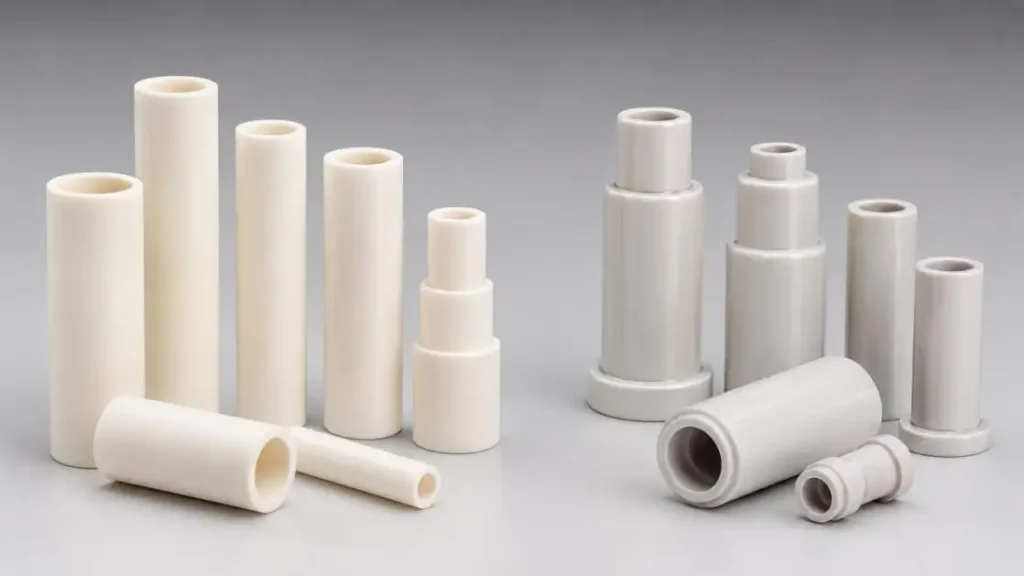

Un tube céramique à gradins utilise plusieurs diamètres intérieurs ou extérieurs pour :

• Positionnement multi-étages

• Assemblage mécanique de précision

• Limitation axiale

• Étanchéité

• Transition diamétrique

La hauteur de marche, la concentricité, la perpendiculité de l’épaule et le rayon de transition sont des éléments d’inspection importants. Les transitions brusques doivent être évitées là où elles pourraient créer une contrainte localisée.

Tube céramique alumine vs zircone

Facteur de sélection	Tube céramique en alumine	Tube en céramique en zircone
Isolation électrique	Excellent	Bien
Performance haute température	Plus haut	Modéré à élevé
Ténacité à la fracture	Modéré	Haut
Résistance aux impacts	Modéré	Haut
Résistance à l’usure	Excellent	Excellent
Utilisation typique	Isolation, chaudières, vide	Positionnement, étanchéité, contrôle des fluides

Un tube céramique à alumine convient généralement à l’isolation à haute température, au transfert de gaz, aux systèmes de four, aux environnements corrosifs et aux composants sous vide.

Un tube céramique en zircone est souvent préféré pour les assemblages répétés, le positionnement à haute résistance, les raccords résistants à l’usure, le contrôle des fluides et l’étanchéité.

Le choix des matériaux doit également prendre en compte :

• Température continue et de pointe

• Charges mécaniques et d’impact

• Exigences d’isolation électrique

• Médias chimiques

• Cycle thermique

• Tolérance d’usinage requise

Priorités de tolérance pour les pièces de tubes en céramique de précision

Les contrôles typiques incluent les diamètres, la longueur, la consistance des parois, la rondeur, la droiture, la concentricity, la hauteur des étapes, la position du trou, la rugosité et la perpendiculité des faces d’extrémité.

Toutes les dimensions d’un tube en céramique ne nécessitent pas des tolérances strictes. Surspécifier les tolérances peut augmenter le temps nécessaire à l’usinage CNC, compliquer les inspections, augmenter les refus, ainsi qu’augmenter les coûts et les délais d’exécution.

Les plans d’ingénierie doivent clairement indiquer ce qui suit :

• Dimensions fonctionnelles

• Dimensions de l’assemblage

• Références d’inspection

• Dimensions non critiques

Fabrication de tubes céramiques à échelons UPCERA

Tubes en céramique à échelons nécessitent un contrôle non seulement de la matière première mais aussi du retrait dû au processus de frittage, à l’usinage CNC, à la concentricité et à l’inspection dimensionnelle.

UPCERA produit des composants en tube céramique en zircone Y-TZP qui présentent une grande ténacité à la fracture, une résistance aux chocs et une faible friction, et résistent à l’usure. Des tolérances dimensionnelles de ±0,005 mm sont réalisables pour répondre aux exigences de l’étanchéité et du positionnement dans le vide et d’autres instruments analytiques de haute précision et systèmes d’automatisation.

Les composants en tube céramique à échelons fabriqués par UPCERA à partir de ≥99,5 % d’alumine offrent une isolation électrique et sont également résistants à l’usure et stables sous haute température, avec des tolérances de ±0,01 mm et des températures opérationnelles atteignant 1600°C, selon la conception et les conditions de travail.

La conception tourne autour de la fonction, pas des dimensions

La conception d’un tube céramique sur mesure doit se concentrer sur l’application prévue plutôt que sur les dimensions. Cela inclut la prise en compte du matériau, du diamètre, de l’épaisseur de la paroi, de la présence des trous, des étapes, de la géométrie de l’extrémité et de la tolérance, ainsi que de la température, du milieu et de la méthode d’assemblage.

Envisagez-vous un tube en céramique sur mesure ou un tube à marches ? Fournissez vos plans, matériaux préférés, la température à laquelle vous allez opérer, la méthode d’assemblage, les dimensions critiques et les tolérances à l’UPCERA. Nos ingénieurs évalueront votre conception et proposeront des configurations adaptées utilisant des tubes céramiques en alumine ou zircone.
