Contrôle de la porosité dans la fabrication avancée de céramiques

La porosité dans les structures céramiques avancées est influencée par la qualité de la poudre de départ, la densité de formage, le retrait du liant, les paramètres de frittage et l’usinage final. La densification et le contrôle de la taille et de la distribution des pores jouent un rôle majeur dans la résistance, l’isolation, l’usure et la corrosion, l’étanchéité et la précision dimensionnelle du produit céramique avancé.

Qu’est-ce que la porosité dans la céramique avancée ?

La porosité indique des régions vides dans un corps céramique. Voici quelques classifications de porosité :

• Porosité ouverte : Des vides peuvent être trouvés en configuration ouverte par rapport à l’environnement. Ce type de porosité peut diminuer l’absorption et la résistance à la corrosion d’un matériau, ainsi que son efficacité d’étanchéité.

• Porosité fermée : Ce type de porosité peut restreindre certains vides dans un matériau. Ce type de porosité fermée peut affecter la densité, la résistance et les caractéristiques thermiques du matériau.

• Porosité interconnectée : Lorsque la porosité est de type interconnecté, le flux de liquide ou de gaz peut être induit.

• Porosité conçue : Lorsque la porosité est de type conçu, elle peut offrir à un matériau une fonctionnalité et une efficacité accrues pour de nombreuses applications, y compris, mais sans s’y limiter, le contrôle des fluides, la catalyse, l’isolation thermique et la filtration.

Les composants céramiques avancés peuvent présenter une porosité conçue. La quantité de porosité dépend de l’application du composant.

Pourquoi la porosité est-elle importante ?

Une porosité élevée ou inégale peut entraîner une réduction de la surface portante, une augmentation des fissures, une diminution de l’étancheté au gaz et une détérioration de l’isolation. Cela peut également entraîner l’apparition de pores après le polissage, un retrait inégal et la détérioration de la finition de surface. Il doit être évalué en même temps que la densité du composant, la structure du grain et les exigences d’usinage.

Comment les pores se forment-ils lors de la fabrication ?

Caractéristiques des poudres céramiques

La densité verte dans les céramiques avancées est influencée par les caractéristiques de la poudre céramique de départ, notamment la taille et la forme des particules, le degré d’agglomération, la pureté, la teneur en humidité et la fluidité. Les céramiques avancées sont fabriquées selon les principes d’un empaquetage optimisé. La distribution de la taille des particules finement graduée améliore le rebouchage et réduit l’espace vide à éliminer lors de la densification (frittage).

Distribution liante et additive

Dans la céramique avancée, une répartition inégale et/ou une mauvaise qualité des liants, additifs et aides au frittage peuvent entraîner des défauts internes, de grands vides et

Pression de formage et densité verte

Différentes méthodes de formage telles que le pressage à sec, le pressage isostatique à froid, le moulage par injection, l’extrusion et la coulée sur ruban produisent des profils de densité verte différents. La formation des pores résulte d’une pression de formation insuffisante. En revanche, les déséquilibres de pression entraînent généralement de fortes contraintes résiduelles et peuvent également entraîner des laminations et des fissures. Dans la plupart des cas impliquant la formation de géométries complexes, la considération clé doit être d’atteindre une densité verte uniforme plutôt que de maximiser la pression de formage.

Effet du déliement sur la porosité

La principale considération lors du déliage est l’élimination du matériau liant sans compromettre l’intégrité du corps vert. Le chauffage rapide peut être une cause de piégeage des gaz, tandis que les liants résiduels sont à l’origine de noyaux noirs, de pores larges et de fissures.

Les défauts sont plus faciles à traiter avant le frittage qu’après. Cela est particulièrement important pour les murs épais, les trous aveugles et les canaux étroits qui créent souvent un piégeage de gaz.

Effet du frittage sur la densité

Le but du frittage est d’obtenir la liaison des particules, et par conséquent, une réduction du volume des pores.

• Le frittage à basse température entraîne un haut degré de porosité résiduelle, tandis que la liaison est incomplète.

• Des températures élevées dans l’aire de répartition entraînent une taille moyenne des grains, tandis que le contrôle du temps de conservation améliore la densification.

• Le temps de tenue long impacte négativement la taille des grains.

• Le chauffage et le refroidissement dans la plage appropriée permettent de contrôler les contraintes et le retrait.

• Atmosphère : De l’air, du vide, du gaz inerte ou des atmosphères spécialisées peuvent être nécessaires.

Différents matériaux céramiques avancés nécessitent des cycles de frittage spécifiques à chaque matériau.

Contrôle de la porosité pour différents matériaux céramiques avancés

Matériel	Focus principal de contrôle	Applications typiques
Zircone	Densification, taille des grains, stabilité de phase	Manchons, pièces médicales, composants d’usure
Alumine	Pureté, température, stabilité de l’isolation	Isolants, substrats, pièces structurelles
Nitruure de silicium	Aides au frittage, atmosphère, défauts internes	Palsements, aérospatiale, pièces à forte charge
Carbure de silicium	Uniformité des poudres, frittage à haute température, étanche au gaz	Équipements semi-conducteurs et chimiques

Le nom du matériau seul ne détermine pas la performance. La densité, la répartition des pores, la structure des grains et l’état fini doivent également être examinés.

Comment mesure-t-on la porosité ?

Les méthodes courantes incluent les tests d’Archimède, la pycnométrie à l’hélium, la microscopie, l’inspection par rayons X ou par scanner, les tests de fuite et l’inspection par ultrasons. Une seule valeur de densité ne peut pas décrire entièrement la porosité ; La taille, la forme, l’emplacement, la connectivité et la distribution comptent également.

Quel est l’effet de la porosité sur l’usinage de précision ?

Les pores peuvent devenir visibles sous la surface après des opérations de finition telles que le meulage ou le polissage. L’écaillage des bords, la rugosité instable, les défaillances d’étanchéité, etc., peuvent être causés par des variations irrégulières de densité. Pour fabriquer des parois fines, des micro-trous, des ajustements serrés et des composants filetés, un matériau uniforme est une condition préalable.

Pour les pièces complexes Advanced Ceramics, le contrôle de la porosité doit être planifié en même temps que la retraction par frittage, la marge d’usinage, les tolérances géométriques et la finition finale de surface.

L’approche d’UPCERA pour la fabrication avancée de céramiques de précision

Le contrôle de la porosité devient plus complexe lorsqu’un composant combine des parois fines, des trous profonds, des géométries complexes, des surfaces métallisées ou des tolérances au niveau des microns. UPCERA intègre la sélection des matériaux, le formage, le frittage et l’usinage de précision pour les composants Advanced Ceramics sur mesure.

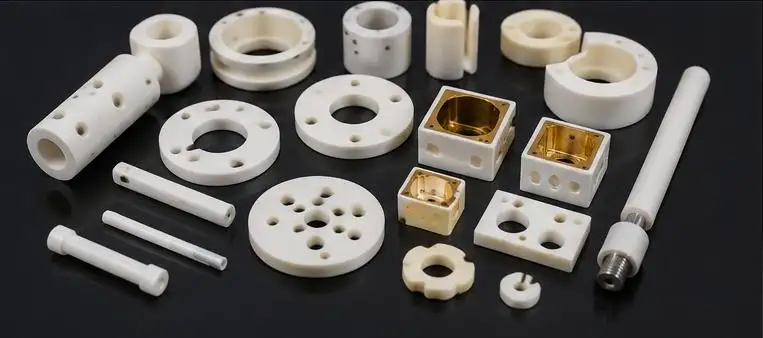

UPCERA travaille avec la zirconia, l’alumine, le nitrure de silicium, le carbure de silicium et d’autres matériaux. Il supporte également la métallisation de la céramique, la liaison céramique-métal et l’assemblage.Produits personnalisés Incluent des bagues de protection, des buses, des pièces à trous carrés, des composants à trous aveugles, des pièces métallisées et des formes structurelles non standard.

Objet	Capacité de référence
Longueur du tube et de la tige	Jusqu’à 1 000 mm
Taille de la plaque	Jusqu’à 400 × 400 mm
Épaisseur minimale de paroi	0,1–0,2 mm
Trou minimum foré	≥φ0,4 mm
Précision longueur/épaisseur	±0,005 mm
Rugosité de surface	Ra 0.02–Ra 0.2

Ce sont des capacités de référence, pas des tolérances universelles. Le matériau, la géométrie, l’épaisseur du mur, la profondeur du trou, la finition et le volume peuvent influencer les résultats obtenables.

Fondée en 2003, UPCERA possède plus de 23 ans d’expérience dans la fabrication céramique. Son évolution, passant des manchons et ferrules en zircone à des céramiques structurelles de précision, soutenu par une collaboration entre la poudre et la pièce finie, aide à gérer la porosité, le retrait, la tolérance et les risques liés à la qualité de surface plus tôt dans les projets.

Derniers mots

Pour obtenir un contrôle efficace de la porosité dans la céramique avancée, une gestion complète du procédé est essentielle. Cela signifie que chaque étape du procédé, de la préparation, formage, déminage et entremise de la poudre, jusqu’à l’inspection et l’usinage, doit être alignée en fonction du matériau et de l’application prévue.

Essayez-vous de concevoir et développer un composant Advanced Ceramics sur mesure qui présente des parois fines, de petits trous, de la métallisation, ou qui doit peut-être respecter des tolérances strictes ? Partagez vos plans, matériau cible, conditions de fonctionnement, exigences de surface et volume attendu avec UPCERA pour une évaluation technique du choix des matériaux, du contrôle de la porosité, de la fabricabilité, du coût et de la livraison.

FAQ

Q1. Comment l’UPCERA gère-t-elle la porosité dans les céramiques avancées ?

UPCERA s’occupe du choix des poudres et de la formulation ainsi que du contrôle de la densité de moulage, du déminage et du frittage, ainsi que de l’usinage de précision pour contrôler la taille et la distribution des pores.

Q2. Quels matériaux Advanced Ceramics peut-il gérer UPCERA ?

UPCERA a la capacité de traiter et de traiter des céramiques avancées telles que la zircone, l’alumine, le nitrure de silicium, le carbure de silicium et l’alumine monocristall, ainsi que diverses autres céramiques de niche.

Q3. L’UPCERA a-t-elle la capacité de créer des composants structurels céramiques complexes ?

Absolument. UPCERA peut créer des composants structurels sur mesure avec des conceptions complexes, incluant des parois fines, des trous profonds et en escaliers, des filetages et d’autres conceptions non standardisées.

Q4. Quelle est la moindre épaisseur de paroi qu’UPCERA peut envisager ?

L’épaisseur minimale de paroi généralement référencée est d’environ 0,1 à 0,2 mm, bien que cela dépende du type de matériau, de la conception, des dimensions et des exigences spécifiques de l’application.

Q5. Quelle est la capacité minimale de l’UPCERA pour le forage de céramiques ?

La capacité minimale d’UPCERA pour le forage est représentée par des trous d’environ φ0,4 mm, bien que cela dépende du type de matériau, de l’épaisseur de la paroi, de la profondeur du trou et de la tolérance.
